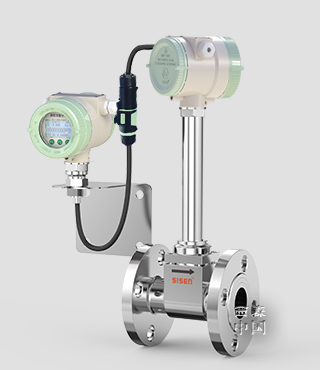

FLVJ 系列分體式渦街流量計

FLVJ系列分體式渦街流量計
采用分體式信號轉換器，渦街本體與渦街轉換器分開的方式
適用于高溫、高壓、安全防爆，需要現場看表頭數據的場合使用
廣泛應用于蒸汽、氣體和液體的測量
分體式渦街流量計主要用于高空安裝不方便查看數據時
與高溫高壓環境下，不便讀取數據的復雜工況環境下。
FLVJ 系列para1
FLVJ系列分體式渦街流量計
采用分體式信號轉換器，渦街本體與渦街轉換器分開的方式
適用于高溫、高壓、安全防爆，需要現場看表頭數據的場合使用
廣泛應用于蒸汽、氣體和液體的測量
分體式渦街流量計主要用于高空安裝不方便查看數據時
與高溫高壓環境下，不便讀取數據的復雜工況環境下。
para120
以下情況，我們建議使用分體式渦街流量計：
1、當測量介質溫度比較高時；
2、當環境溫度比較高時；
3、當安裝在露天、室外或者安裝的位置不利于現場人員查看時。
para3

以下情況，我們建議使用分體式渦街流量計：
1、當測量介質溫度比較高時；
2、當環境溫度比較高時；
3、當安裝在露天、室外或者安裝的位置不利于現場人員查看時。

圖片關鍵詞

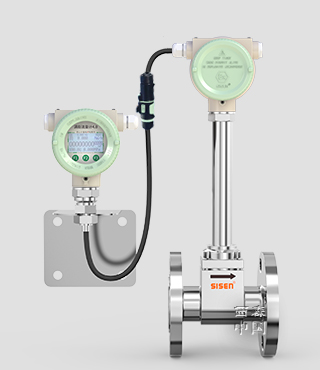

分體式渦街流量計

1、采用分體式信號轉換器，電纜標配10米，方便現場查看數據，無須增加二次儀表，降低成本；

2、檢修方便，哪里有問題拆卸哪里；

3、具有非常獨特的介質通用性，可用于絕大多數蒸汽、氣體和液體的流量計量和控制；

4、結構簡單，無孔洞縫隙設計，無磨損、耐臟污，無運動部件，故障率低，具有很高的穩定性和可靠性；

5、渦街流量計使用最新的信號處理技術，整個系統分析測得的信號，然后消除外部干擾和介質擾動，因此即使在惡劣的過程狀態下仍能實現穩定的測量；

6、渦街流量計的壓電元件是鑲嵌在探頭體內，不接觸介質，內部無填充料，壓力損失小，使用壽命長；

7、渦街流量計原始形成信號，其輸出頻率與流量為線性關系，不存在零點漂移問題；

8、采用先進的數字信號處理技術，下限低抗振性能優異。

圖片關鍵詞

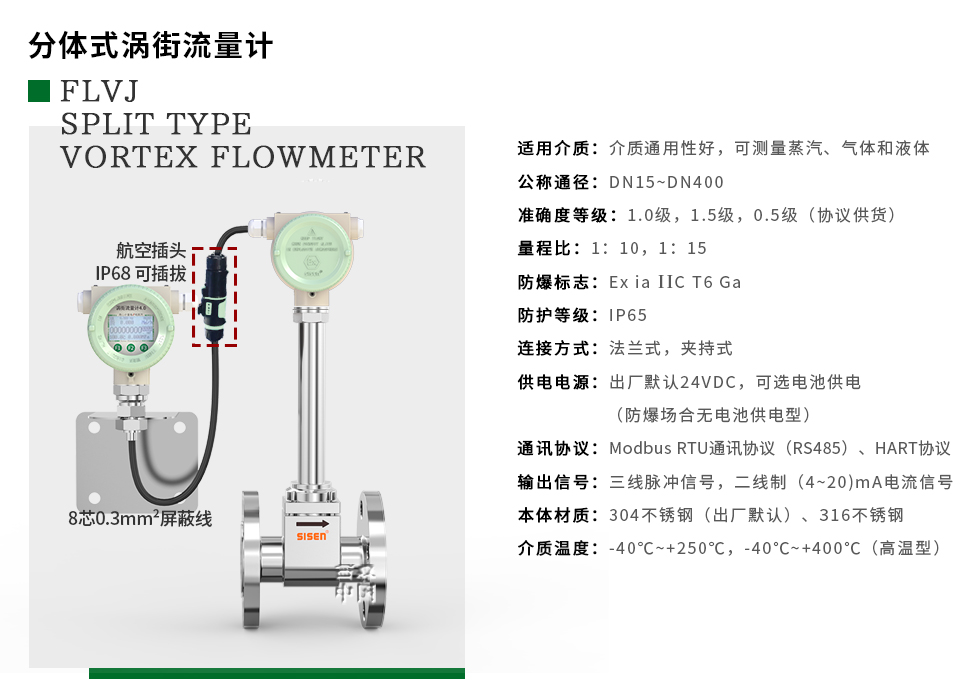

測量介質	過熱/飽和蒸汽、液體和氣體
測量范圍	詳情見流量范圍表
公稱通徑	對夾式/法蘭式：DN15~DN400
介質溫度（℃）	(-40~+250)℃、(-40~+350)℃、(-40~+400)℃
環境溫度（℃）	（-20~+70）℃；大氣壓力：86kPa～106kPa
公稱壓力	液體1.6MPa、2.5MPa、4.0MPa、6.3MPa、10.0MPa、25MPa；氣體及蒸汽1.6MPa、2.5MPa、4.0MPa、6.3MPa、10.0MPa
準確度等級	1.0級、1.5級
流速范圍（m/s）	液體：(0.15~7)m/s，氣體：(1.5~60)m/s，蒸汽：(2～70)m/s
輸出信號	三線制電壓脈沖：高電平≥5V低電平<1V 標準電流信號：與流量成比例的（4~20）mA標準電流信號，當地顯示流量，累積流量，同時輸出流量成比例的（4~20）mA標準電流信號和脈沖頻率信號通訊方式：Modbus RTU通訊協議（RS485）
供電電源	三線制電壓脈沖：DC12V、DC24V 標準電流輸出，當地顯示：DC24V 電池供電（鋰電池）：3.6V
防護等級	IP65
防爆等級	本安型Ex ia ⅡC T6 Ga
顯示	LCD顯示瞬時流量、累積流量、渦街頻率、溫度壓力（溫壓一體）
電纜接口	M20×1.5（內螺紋，推薦使用）；½＂NPT（內螺紋）
安裝形式	一體式安裝；分體式安裝（測量管和指示器之間通過10芯專用屏蔽電纜連接）
