這一篇讓流量計安裝變得更簡單

_ 1 _

       流量計是測量液體、氣體流量必不可少的儀表，大家平時想必也都見過許多不同類型的流量計。

       正確的安裝方式對流量計來說十分重要，今天西森為大家帶來幾種常見流量計的安裝要求。

電磁流量計

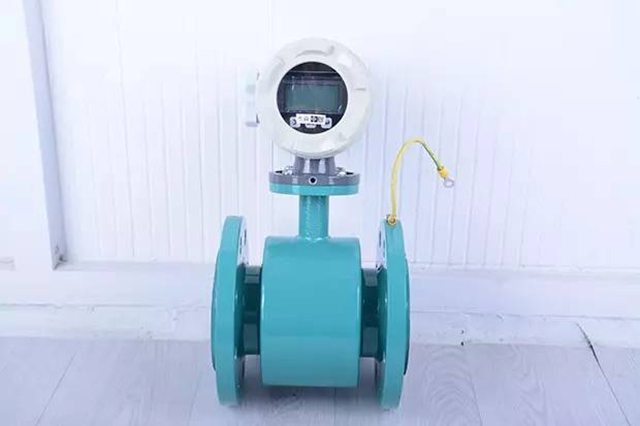

▲電磁流量計

       首先介紹的是電磁流量計，身為儀表人的讀者們想必在很多場合都見到過電磁流量計。

       為了使電磁流量計工作穩定可靠，在選擇安裝地點時應盡量避開鐵磁性物體及具有強電磁場的設備，以免磁場影響傳感器的工作磁場和流量信號。

       電磁流量計的測量原理不依賴流量的特性，如果管路內有一定的湍流與漩渦產生在非測量區內則與測量無關。如果在測量區內有穩態的渦流則會影響測量的穩定性和測量的精度，這時可以增加前后直管段的長度、采用一個流量穩定器或減少測量點的截面以穩定流速分布。

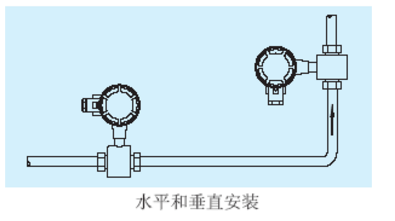

       流量計可以水平和垂直安裝，但是應該確保避免沉積物和氣泡對測量電極的影響，電極軸向保持水平為好。垂直安裝時，流體應自下而上流動。

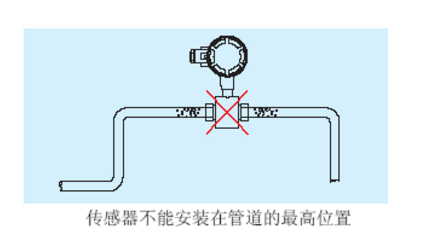

       傳感器不能安裝在管道的最高位置，這個位置容易積聚氣泡。

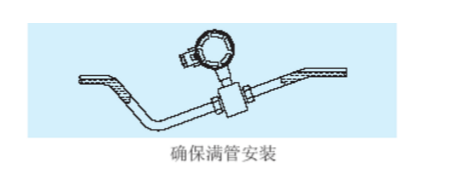

       確保流量傳感器在測量時，管道中充滿被測流體，不能出現非滿管狀態。

       如管道存在非滿管或是出口有放空狀態，傳感器應安裝在一根虹吸管。

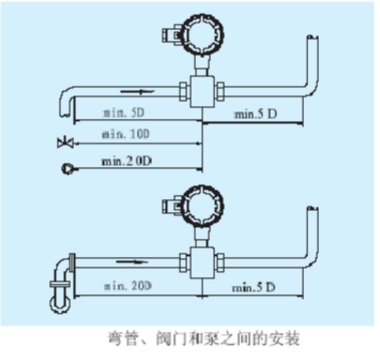

       電磁流量計的常規直管段要求是前10D后5D，在有彎管、閥門的情況分別有不同的要求。

_ 2 _

超聲波流量計

       超聲波流量計也是比較常見的流量計，它的安裝在所有流量計的安裝中是最簡單便捷的，只要選擇一個合適的測量點，把測量點處的管道參數輸入到流量計中，然后把探頭固定在管道上即可。

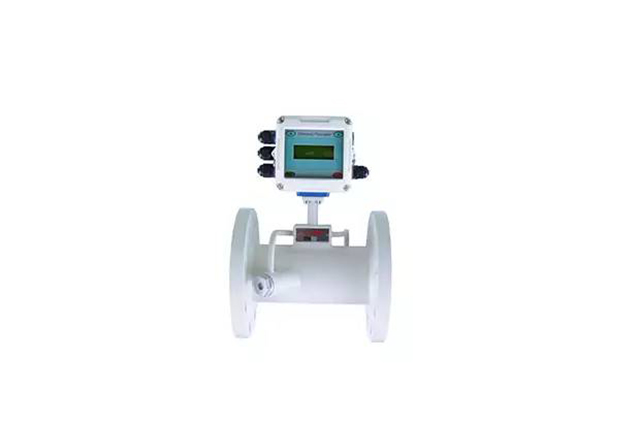

▲超聲波流量計

超聲波流量計的安裝主要遵循以下幾點：

       1.選擇充滿流體的材質均勻質密、易于超聲波傳輸的管段，如垂直管段或水平管段。

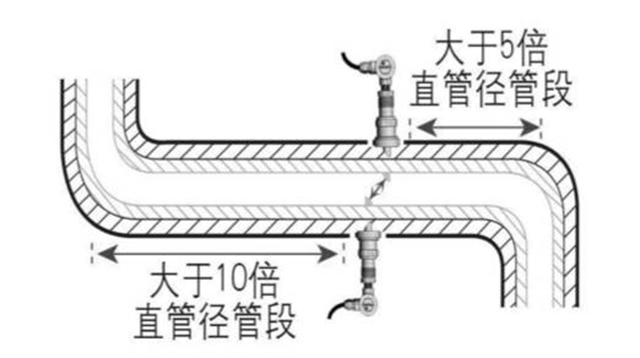

       2.安裝距離應選擇上游大于10倍直管徑、下游大于5倍直管徑以內無任何閥門、彎頭、變徑等均勻的直管段，安裝點應充分遠離閥門、泵、高壓電和變頻器等干擾源。

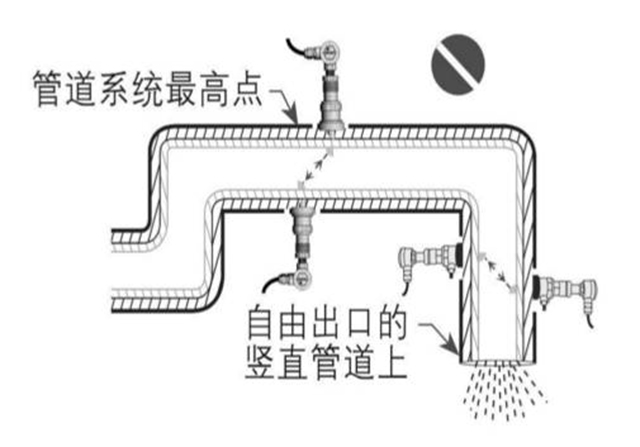

       3. 避免安裝在管道系統的最高點或帶有自由出口的豎直管道上。

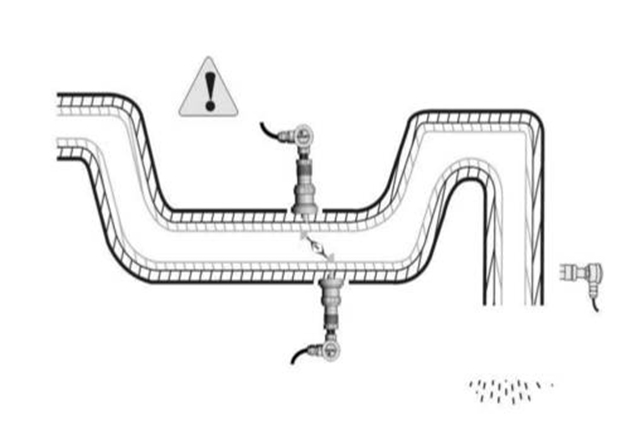

       4. 對于開口或半滿管的管道，流量計應安裝在U型管段處。

_ 3 _

渦街流量計

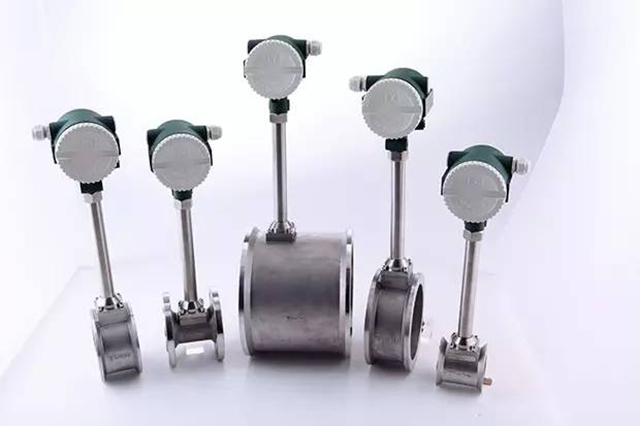

▲渦街流量計

       渦街流量計主要安裝要求是對于直管段的要求，渦街流量傳感器的上游側和下游側應有較長的直管段。

       對于渦街流量計來說，測量氣體流量時，若被測氣體含有少量的液體，流量計應安裝在管線的較高處。測量液體時，若被測液體中含有少量的氣體，流量計應安裝在管線的較低處。

_ 4 _

渦輪流量計

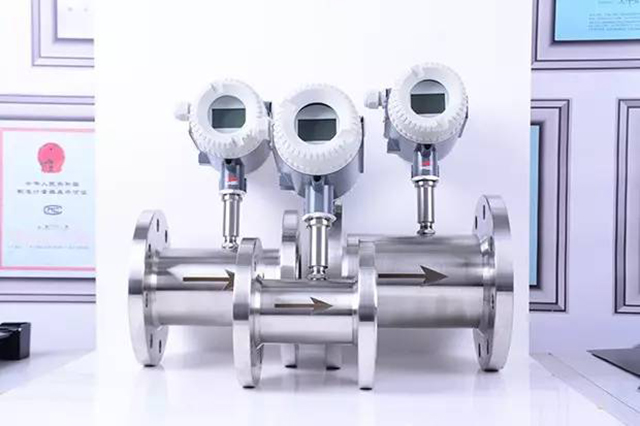

▲渦輪流量計

       渦輪流量計在安裝時，應注意遠離外界電場、磁場，必要時應采取有效的屏蔽措施，以避免外來干擾。

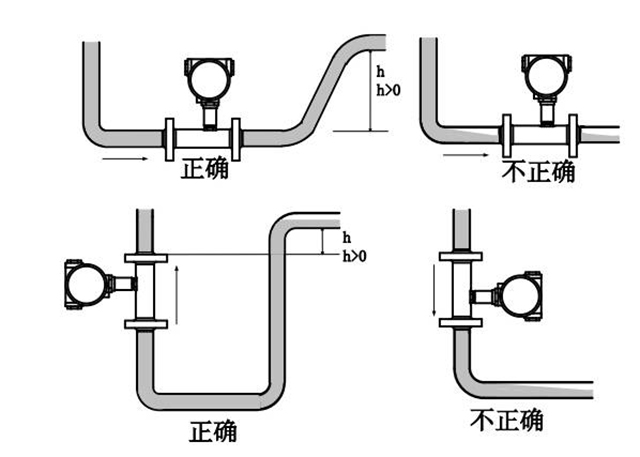

       渦輪流量計可水平、垂直安裝，垂直安裝時流體方向必須向上。液體應充滿管道，不得有氣泡。安裝時，液體流動方向應與傳感器外殼上指示流向的箭頭方向一致。安裝時必須使管道內流體滿管，才能保證測量精準。

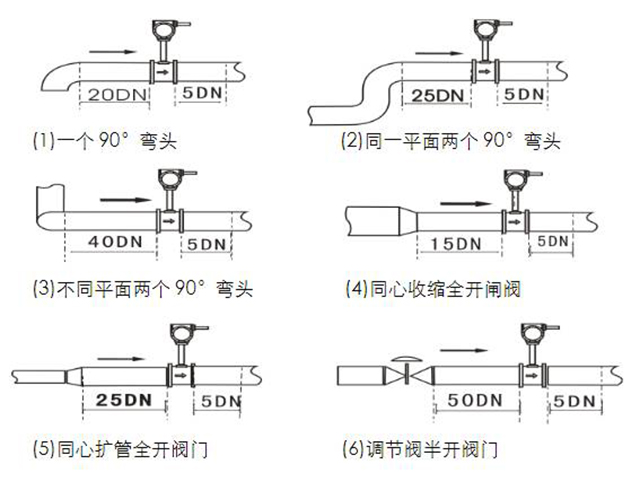

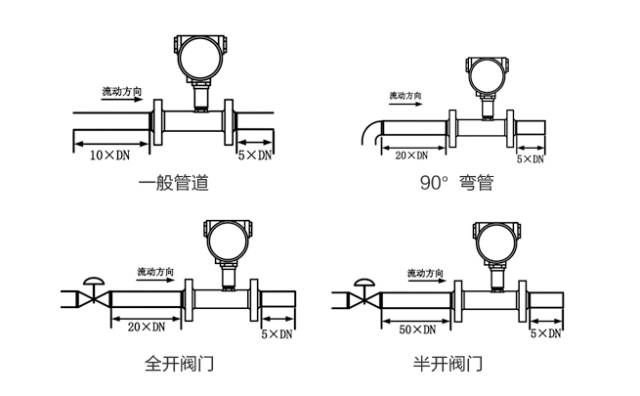

       流量計上游端至少應有10倍公稱通徑長度的直管段，下游端應不少于5倍公稱通徑的直管段，其內壁應光滑清潔，無凹痕、積垢和起皮等缺陷。傳感器的管道軸心應與相鄰管道軸心對準，連接密封用的墊圈不得深入管道內腔。不同情況下的直管段要求如下圖。

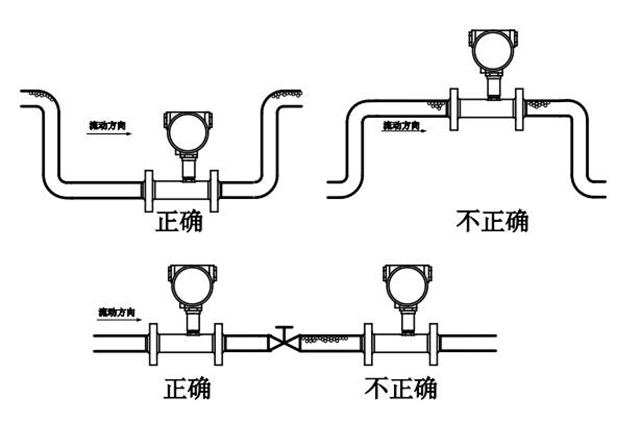

       同時在安裝時應避免管道內產生氣泡，否則會影響測量的精度。

       通過上述流量計的介紹，常見的工況下的流量計安裝方式已經比較清楚了，對于復雜工況下的流量計安裝還需要具體情況具體分析，積累豐富的經驗是解決問題最重要的環節哦。
