SISEN蒸汽計量系統簡介

    蒸汽是現代工業的血液，精確的蒸汽渦街流量計是企業高效能源管理的基礎，也是制定節能目標，考核節能成果的必要工具。為此，西森技術工程師為您提供蒸汽渦街流量計的選型方法以及蒸汽計量所需的配件產品（高溫壓力變送器、流量積算儀、渦街流量計·····）西森蒸汽渦街流量計，用心計量每一噸蒸汽！

    目前，工業用流量儀表種類多達60余種，主要有渦街流量計、差壓式(孔板、均速管、彎管)流量計、分流旋翼式流量計、阿牛巴流量計、浮子式流量計等。而歷史上還沒有一種對任何流體、任何量程、任何流動狀態以及任何使用條件都適用的流量儀表，任何流量儀表都有它特定的適用性，也有其局限性。如果流量儀表選擇不當，流量肯定測量不準。但流量測量是一種復雜的技術，而流量儀表種類繁多，即使針對某一確定的應用，選擇一款合適的流量儀表也就變成一項技術性很強的工作，需要在做出最終選擇之前仔細而深入地考慮和權衡許多與測量問題有關的因素。因此，儀表的正確選型是儀表正常使用的關鍵，實際應用中，太多的故障是由于儀表的選型不合理造成的，詳細了解現場應用的工況條件及介質參數，選擇合適的壓力，溫度，防護，防爆等級及材質，結構方式，以保證儀表能運行在最佳狀態。

    蒸汽計量在選擇流量儀表時應考慮5個主要因素：測量方法、性能要求和儀表規范、被測流體特性、環境條件、經濟條件(購置費用、安裝費用、運行費用、校驗費用、維護費用)。在我們的實際工作中，無論工礦企業上是用于生產的集中供熱工作中，使用最多的是孔板式(噴嘴式)流量計和渦街流量計，在此以這兩種流量計為例加以比較說明：

一、差壓式流量計
    差壓式流量計是由安裝于管道中的流量檢測件(即產生差壓裝置，簡稱一次儀表)產生的差壓，已知的流體條件和一次儀表與管道的幾何尺寸來計算流量的儀表，由差壓裝置、引壓管和差壓計三部分組成。這種以孔板流量計為代表的差壓式流量計應用歷史悠久、標準化程度高，應用十分普遍，可不必實流標定、差壓顯示儀表的標準化以及系列化和通用化程度高、理論精度高、應用范圍廣和適應性強、初始投資費用低。但經過實際應用，發現孔板流量計也存在不足：
  ①應用中許多因素(設計參數與工況參數不符，上游直管段長度不足，孔板和管道不同心，孔板A面受污，銳角磨損等)對其測量精度有非常大的影響，使其測量誤差增大，致使精確度降低。特別是要經常對差壓變松器進行校驗，以保證零點的準確，并經常對三通閥門進行檢查，防止發生堵塞而導致的計量失準。
  ②安裝工程量大，較為麻煩，且要求高，需經常維護及拆洗的工作量較大。
  ③需配差壓變送器使用，增加了維護的工作量，另需敷設導壓管，且在冬季需對導壓管進行保溫，不可以安裝在室外。
  ④流量量程比為1∶3～1∶4范圍度低，對小流量的測量困難，流量范圍窄。
  ⑤壓力損失較大，刻度非線性，運行費用高。

  差壓式計量系統配置：
  FLKB系列孔板流量計+BST6800差壓變送器+BST6600壓力變送器+XSFT智能單補償流量積算儀+溫度傳感器（不用于積算，用于參考）
  FLVV系列V錐流量計+BST6800差壓變送器+BST6600壓力變送器+XSFT智能單補償流量積算儀+溫度傳感器（不用于積算，用于參考）

二、蒸汽渦街流量計
    蒸汽渦街流量計是基于卡門渦街原理而研制成功的一種新型流量計。70至80年代是渦街流量計迅速發展時期，開發出眾多類型阻流體及檢測性的渦街流量計，并大量投放市場。我國渦街在發展高峰期，曾達到數十家，應該說，渦街流量計尚屬發展中的產品，但由于它具有其它流量計不可兼得的優點，使用渦街流量計的比例大幅度上升，已經廣泛用于各個領域，將在未來流量儀表中占主導地位，是孔板流量計的理想替代產品。它具有以下特點：
  ①結構簡單牢固，測量部分無可動部件，長期運行十分可靠。
  ②維護量少且維護十分方便，安裝費用低。
  ③輸出與流量成正比的脈沖信號，無零點漂移，精度高，并方便與計算機聯網。
  ④應用范圍廣，適用于各種氣體、蒸汽和液體的流量測量。
  ⑤流量測量范圍寬，量程比可達1∶10。
  ⑥壓力損失小，運行費用低，更具節能意義。
  ⑦在一定的雷諾數范圍內，輸出信號頻率不受流體物理性質和組分變化影響，儀表系數僅與漩渦發生體的形狀和尺寸有關，測量流體的體積流量無需補償，調換配件后無需重新標定儀表的系數。

  渦街式計量系統配置：

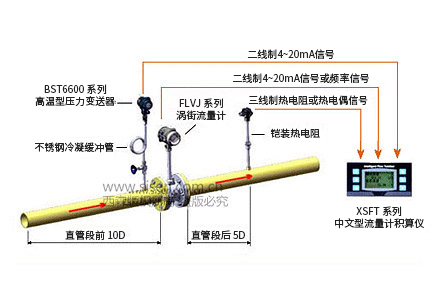

  FLVJ系列渦街（250度以下）+BST6600-GB高溫型壓力變送器+XSFT智能單補償流量積算儀+溫度傳感器（用于參考，不用于積算）

注：渦街流量計存在一定的局限性：
  ①渦街流量計是一種速度式流量計，漩渦分離的穩定性受流速影響，故它對直管段有一定的要求，一般是前10D、后5D。
  ②測量液體時，上限流速受壓損和氣蝕現象限制，一般是(0.5～8)m/s。
  ③測量氣體時，上限流速受介質可壓縮性變化的限制，下限流速受雷諾數和傳感器靈敏度的限制，蒸汽是(8～25)m/s。
  ④應力式渦街流量計對振動較為敏感，故在振動較大的管道安裝流量計時，管道要有一定的減震措施。
  ⑤應力式渦街流量計采用壓電晶體作為檢測傳感器，故其受溫度的限制，一般為(-40～+300)℃，測量溫度不高于400℃，否則探頭極易因老化而失準。
  ⑥抗電磁干擾和射頻干擾差。
  ⑦當流體介質為兩相流或者脈動流時對測量有影響。
