鍋爐汽包液體測量系統

_ 1 _

       保持鍋爐汽包液位在正常范圍內是鍋爐運行的一項重要的安全性指標。由于負荷、燃燒工況及給水流量的變化，汽包液位會經常變化。

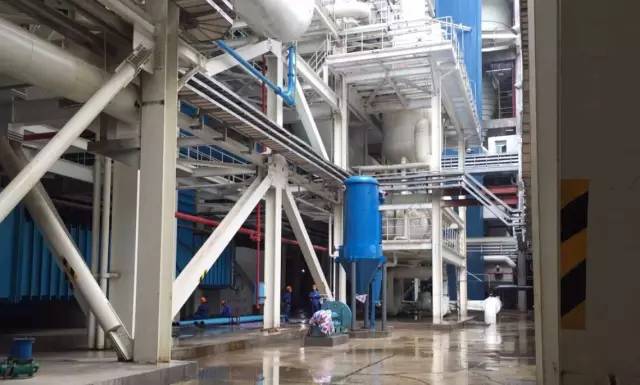

▲鍋爐汽包液位測量應用現場

       眾所周知，液位過高或急劇波動會引起蒸汽品質惡化和帶水，造成受熱面結鹽，嚴重時會導致汽輪機水沖擊振動、葉片損壞。

       液位過低會引起排污失效，爐內加藥進入蒸汽，甚至引起下降管帶汽，影響爐水循環工況，造成爐管大面積爆破。由于汽包液位測量和控制問題而造成的上述惡性事故的情況時有發生，嚴重影響火電廠運行的安全性。

▲西森鍋爐汽包液位測量系統示意圖

_ 2 _

       鍋爐運行中，我們是通過液位測量系統來監視和控制汽包液位的。當汽包液位超出正常運行范圍時，報警系統將發出報警信號，保護系統將立即采取必要的保護措施，以確保鍋爐和汽輪機的安全。

       因此，鍋爐汽包液位測量系統是機組安全運行的極端重要的系統。


_ 3 _

       根據鍋爐汽包液位測量的重要性和測量技術的特點，鍋爐汽包液位測量系統應滿足下列基本要求：

       1．準確性好

       眾所周知，鍋爐汽包液位相對主蒸汽壓力、溫度這類參數而言，并不是需要精確控制的參數，一般情況下，二個汽包液位測量示值偏差在30mm以內是可以接受的。

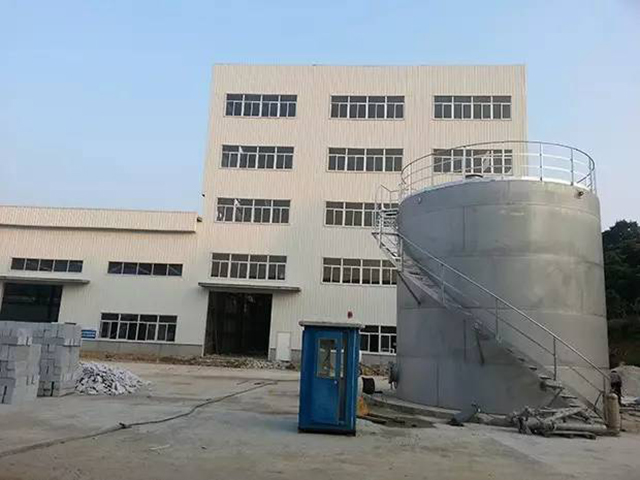

▲鍋爐汽包液位測量應用現場

       而在正常條件下保持這樣的精確度不是十分困難的。但是，由于汽包水位測量對象十分復雜，而汽包水位測量采用的聯通管式或差壓式測量原理，使得汽包壓力和測量參比條件變化時會造成遠遠超出上述要求的非常大的誤差。


▲鍋爐汽包液位測量應用現場

       所以長期以來，保證汽包水位測量準確性一直是擺在我們面前的一個難點和關鍵問題。西森自動化通過差壓式測量原理解決了這一難點！


       2．維護性好

       鍋爐汽包液位測量系統的維護應簡單、維護工作量應盡可能少，而且應便于進行在線實際水位信號的保護聯動試驗等。
