西森自動化:流量批量控制系統

   在生產過程和經營管理中，人們為了提高生產效率和控制精確度，很多年以前就已開始使用定量控制的方法。例如，用柱塞定量筒向包裝瓶內定量裝入規定容量的液態產品;用計量槽作為液態原料計量手段，然后加入反應器等。

   所定的量有以容積為單位，也有以質量為單位。定量控制所完成的任務是對液體進行計量和不太復雜的邏輯控制，屬于一種批量控制。

   流量批量控制是以流量為基本變量的批量控制，在批量控制系統中是較簡單的一種。

流量批量控制的基本要求如下。

   ①按批量操作流體總量設定值進行批量發料、裝桶、裝車或裝船等操作，并達到規定的準確度。

   ②在危險情況發生時能立即快速切斷放料閥，然后進行人工干預，以確保安全。

   ③重大的異常情況發生時能發出報警信號。

流量批量控制系統的功能要求

   流量批量控制系統涉及到的每次發料數量差異很大，有的是裝鐵道槽車，而另一些卻是裝桶、裝瓶。有的料液如果外溢并無嚴重后果，而另一些卻會造成嚴重經濟損失或帶來安全問題、環境問題，因此，所完成的任務不同，流量批量控制系統的功能要求也有很大差異。

   下面列舉的功能要求有些是每個流量批量控制系統都必須具備的，而另一些只在某些系統中是必要的。

控制器的流量信號處理功能和顯示功能

   ①能對所輸入當前流量模擬信號進行處理。

   ②能對所輸入當前流量頻率(脈沖)信號進行處理。

   ③能將流量信號處理得到的當前瞬時流量值進行顯示。

   ④能對本次發料的當前總量進行計算并顯示。

   ⑤能對本批發料的已完成的次數進行計數并顯示。

   ⑥能對本批發料的已完成的總量進行計算并顯示。

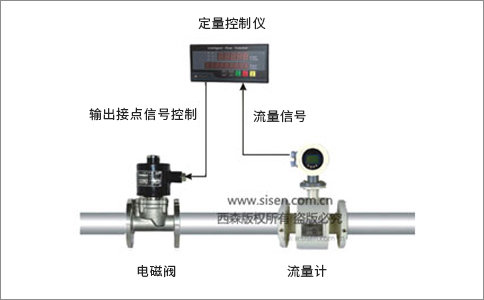

   定量控制儀在接收了流量計的流量信號后，在面板上顯示瞬時流量和累積流量，同時在定量控制儀內部設定好所需要的定量控制值，當定量控制儀顯示的累計數值達到所設定的定量控制值時，定量控制儀輸出開關量信號。

   此時利用該開關信號通過配接繼電器或接觸器來控制安裝在管道上的斷流設備（如電磁閥等），從而達到定量控制的效果。

西森簡易流量定量控制系統的組成

   1、流量計：根據測量介質、管道口徑、流量范圍、防爆、防腐、防護等級等參數和現場要求選擇合適的流量計，流量計的精度很重要，它決定了整體的控制精度。

   2、定量控制儀：定量控制儀是一種將電磁、孔板、渦街、渦輪等流量傳感咕嘟信號經過信號處理，運算、顯示并通過輸出接點與電磁閥組合實現流體批量控制的儀表，通過設備批量灌裝值和提前量，配合大小閥工作模式或實現精確定量控制，單擺、泵閥聯動以及手/自支模式方便用戶靈活配置，實現單次和批量灌裝控制，儀表不公具備開方、累積、報警等豐富的功能，還可實現按鍵解除報警、傳感器斷線報警等特殊功能，并可輸出4-20mA，RS485通訊，充分滿足不同用戶不同場合的需要。

   3、斷流設備：可以是泵等動力設備，也可以是如電磁閥、電動閥、氣動閥等設備。
