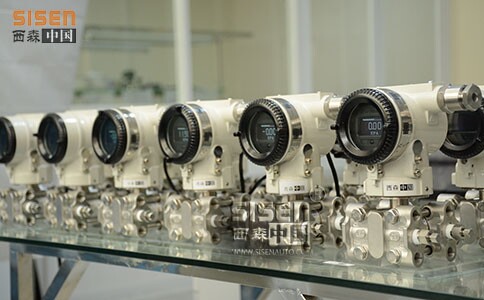

壓力變送器
 壓力變送和差壓變送器是最常見的儀器，無論在流量?jī)x表上還是壓力儀表上都得到廣泛應用，但是許多人對變送器的校驗并不一定很清楚，這里簡單介紹變送器的校驗。

 壓力變送器真正的校驗是需要一臺標準壓力源輸入變速器來校驗的。標準壓力源很多，如壓力表校驗器（儀）、壓力表校驗裝置、壓力校驗源、壓力信號源等，KY系列活塞式壓力計由于結構簡單、精準度高而廣泛用來檢定數字壓力計、精密壓力表、壓力變送器、壓力傳感器等壓力儀表。

 變送器檢定應符合JJG 882一2004《壓力變送器檢定規程》，由人認為，只要改變變送器的量程，進行零點和量程的調整工作，而不需輸入壓力源，這種做法不能稱為校驗，只能稱為“設定量程”。因?yàn)椴皇褂脴?biāo)準器調量程（LRV、URV)不是校驗，忽略輸入部分（輸入變送器的壓力）來進行輸出調節（變送器的轉換電路）不是正確的校驗。再則壓力、差壓檢測部件與A/D轉換電路、電流輸出的關系不對等，校驗的目的就是找準三者的變化關系強調一點“:只有對輸入和輸出，即輸入變送器的壓力、A/D轉換電路、環路電流輸出一齊調試，才稱得上是真正意義意義上的小校驗。

 首先將壓力源通過膠皮管與自制接頭連接，關閉平衡閥門，并檢查氣路密封情況，然后把電流表（壓力表）、手操器接入變送器輸出電路中，通電預熱后開始校驗。我們知道差壓變送器啊、在應用中是與導壓管相接連的，通常的做法需要把差壓變送器的接頭拆開，在接入壓力電源進行校驗。這樣作很麻煩，最擔心的是拆裝接頭是把導壓管扳斷或出現泄露問題。我們知道不官什么的差壓變送器，其正、負壓室都有排氣、排液發或旋塞；這就為校準壓力變送器提供了方便，也就是說不用拆除導壓管就可以校驗差壓力變送器了。對差壓變送器進行校驗時，先把三閥組的正、負閥門關閉，打開平衡閥門，然后旋松排氣、排液閥或旋塞；而負壓室則保持旋松狀態，使其通大氣。

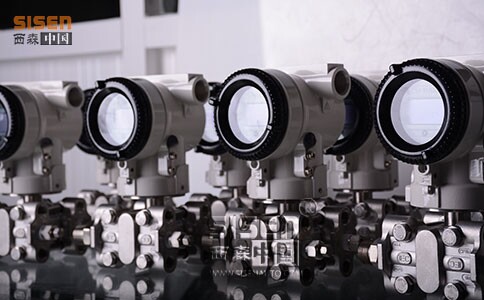

 （1）常規差壓變送器的校驗
先將阻尼調至零狀態，先調零點，然后加滿度壓力調滿量程，使輸出位20mA，在現場調校要快，在此介紹零點、量程的快速調校法。調零點時對滿度幾乎沒有影響，但調滿度時對零點有點影響，在不帶遷移時其影響約為量程調整量的1/5，即量程向上調整1mA，零點將向上移動約為0.2mA反之亦然。

 （2）智能壓差變送器的校準
用上述的常規方法對智能變送器進行校準是不行的，因?yàn)檫@是由HART變送器結構原理所決定的。除機械、電路外，還有微處理芯片對輸入數據的運算工作，因此調校與常規方法有所區別。

 實際上廠家對智能變送器的校準也是有說明的，要看到盡管變送器的模擬輸出與所用的輸入值關系正確，但過程中的數字讀數顯示的數值會略有不同，這可以通過微調項來進行校準。由于各部分既要單獨調校又必須要聯調，因此實際校準時可以按以下步驟進行：
（1）先作一次4~20mA微調，用于校正變送器內部的D/A轉換器，由于其涉及傳感器部件，無需外部壓力信號源。
（2）再做一次全程微調，使4~20mA、數字讀數與實際施加的壓力信號相吻合，因此需要壓力信號源。
（3）最后做重定量程，通過調整使模擬輸出4~20mA與外加的壓力信號源相吻合，其作用與變送器外殼上的調零（Z）、調量程（R）開關的作用完全相同。
