西森·壓力傳感器與壓力變送器的區別

   說到傳感器和變送器，可能很多人并不是很清楚，分的不是很清楚，總是很容易就會將二者弄混。但是在實際的使用中不可這樣，否則會造成很大的笑話。

傳感器和變送器概念上的區別

▲BST6600系列標準型壓力變送器

   傳感器是能夠受規定的被測量并按照一定的規律轉換成可用輸出信號的器件或裝置的總稱，通常由敏感組件和轉換組件組成。當傳感器的輸出為規定的標準信號時，則稱為變送器。

   變送器的概念是將非標準電信號轉換為標準電信號的儀器，傳感器則是將物理信號轉換為電信號的器件，過去常講物理信號，現在其它信號也有了.

   一次儀表指現場測量儀表或基地控制表，二次儀表指利用一次表信號完成其它功能：諸如控制，顯示等功能的儀表。

   傳感器和變送器本是熱工儀表的概念。傳感器是把非電物理量如溫度、壓力、液位、物料、氣體特性等轉換成電信號或把物理量如壓力、液位等直接送到變送器。

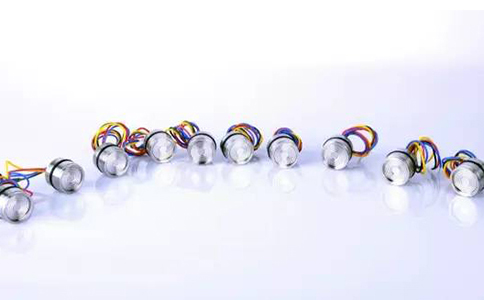

▲西森壓力傳感器

   變送器則是把傳感器采集到的微弱的電信號放大以便轉送或啟動控制組件，或將傳感器輸入的非電量轉換成電信號同時放大以便供遠方測量和控制的信號源。

   根據需要還可將模擬量變換為數字量。傳感器和變送器一同構成自動控制的監測信號源。不同的物理量需要不同的傳感器和相應的變送器。還有一種變送器不是將物理量變換成電信號。

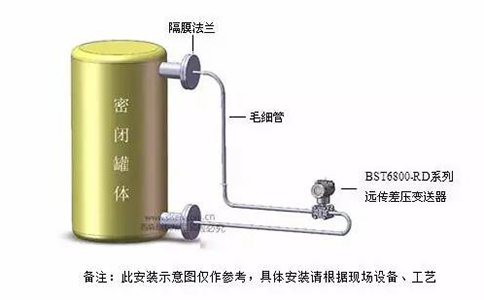

▲BST6800系列遠傳差壓變送器

   如一種鍋爐水位計的“差壓變送器”，它是將液位傳感器里的下部的水和上部蒸汽的冷凝水通過儀表管送到變送器的波紋管兩側，以波紋管兩側的差壓帶動機械放大裝置用指針指示水位的一種遠方儀表。

   當然還有把電氣模擬量變換成數字量的也可以叫變送器。以上只是從概念上說明傳感器和變送器的區別。

相關國家標準對變送器和傳感器的定義

1、GB7665-2005傳感器專用術語

   傳感器 seosor/transducer

   能感受規定的被測量件并按照一定的規律(數學函數法則)轉換成可用信號的器件或裝置，通常由敏感元件和轉換元件組成。

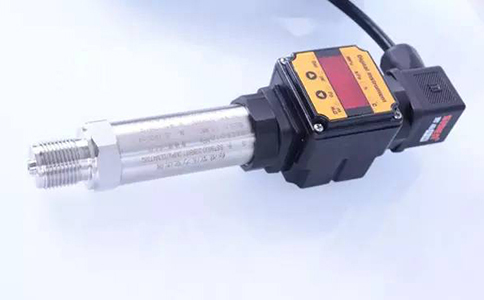

▲BST6600系列擴散硅壓力變送器

   并明確傳感器包括物理量傳感器(physical transtucer/seosor)、化學量傳感器(chemical transtucer/seosor)、生物量傳感器(biological transducer/ sersor)，而并非像某些標準定義中將被測量限制為物理量。

2、GB/T 2900.1-2008 電工術語 基本術語

   [信號]傳感器 (signal)transducer

   將一種表示信息的物理量轉換成另一種表示同樣信息的物理量的器件，兩個物理量中有一個是電量。

▲BST6600系列擴散硅壓力變送器

   轉換器 converter

   將一種表示信息的電量轉變成另一種表示同樣信息的電量的器件。

   [電]傳感器 (electric)sensor

   [電]傳感器

   被某一物理現象激發后產生一個電信號來表征此物理現象的器件。

3、GB/T 2900.90-2012 電工術語 電工電子測量和儀器儀表 第4部分：各類儀表的特殊術語

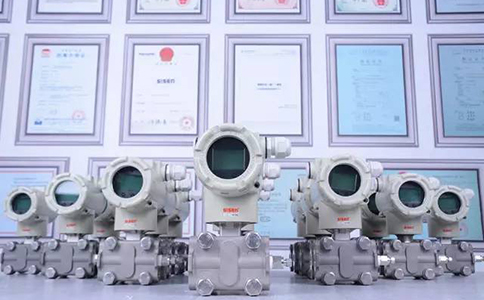

▲BST6800系列電容式壓力變送器

   變送器的測量元件 measureing element of a transducer

   將被測量或某一部分轉換為相應信號的變送器的單元或模塊

4、GB/T 17614.1-2015 工業過程控制系統用變送器 第1部分：性能評定方法

   變送器 transmiter

   響應被測變量以產生一個與被測變量值有規定連續關系供傳送的標準化輸出信號的裝置

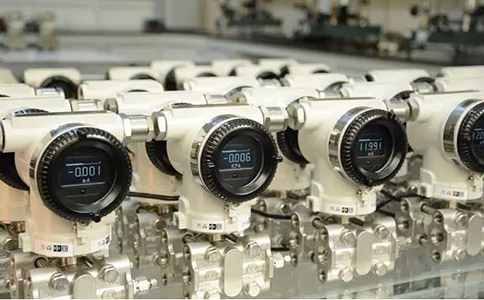

▲BST9900系列單晶硅壓力變送器

5、GB/T13850-1998 交流電量轉變為模擬量或數字信號的電測量變送器

   電測量變送器electrical measuring transducer

   為測量目的，將交流被測量轉換為直流電流、直流電壓或數字信號的裝置。

   本標準定義的變送器包括模擬量和數字量兩種輸出方式，未像其它標準一樣強調輸出為標準信號。

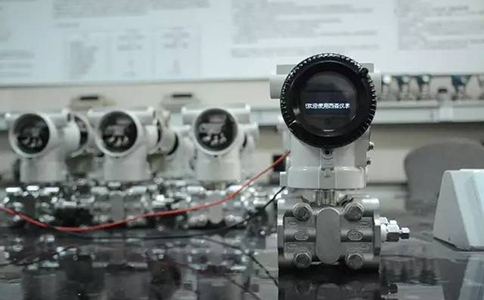

▲BST9900系列單晶硅壓力變送器

   在模擬量輸出變送器中明確了輸出的可選標準值，而在數字量輸出變送器中僅要求數字輸出信號應符合變送器準確度和響應時間及通訊系統的要求。

6、JJG 882-2004 壓力變送器檢定規程

   壓力變送器是一種將壓力變量轉換為可傳送的標準化輸出信號的儀表，而且其輸出信號與壓力變量之間有一給定的連續函數關系（通常為線性函數）。

總結：

   傳感器和變送器都具有檢測某種變量并把檢測結果傳送出去的功能。

   傳感器和變送器都包含敏感元件和轉換元件。

   傳感器側重于敏感元件，傾向于輸入與輸出的轉變。

   變送器側重于轉換元件，傾向于輸出信號的標準化和易用化。

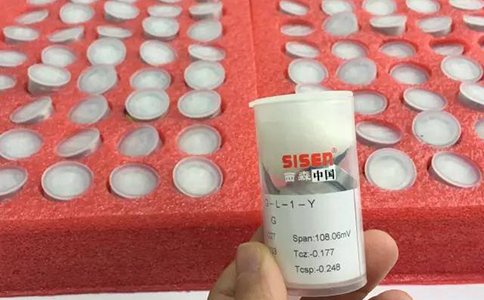

▲西森采用美國GE壓力傳感器

   狹義的變送器相當于傳感器中的轉換元件，輸出為標準信號。

   在檢測技術領域一般稱為傳感器，而自動化儀表領域習慣稱為變送器。

   隨著微電子技術的高速發展，檢測技術與自動化儀表技術交叉發展，互相

   促進，并將逐漸趨于統一，變送器和傳感器的區別日漸模糊，集成一體化

   變送器有逐漸取代傳統傳感器的趨勢。
