   在間接法蒸汽質量流量測量中，蒸汽密度的求取是關鍵。而從蒸汽溫度、壓力求取蒸汽密度的操作中，蒸汽溫度和壓力的測量是基礎。測量總是存在誤差，那么溫度測量誤差對間接法蒸汽質量流量測量影響有多大，這是有必要討論的重要問題。

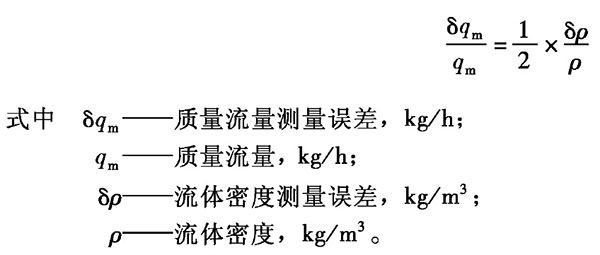

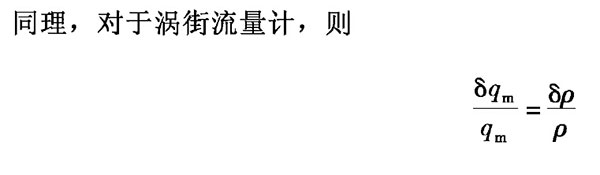

   (1)測溫誤差對流量測量結果的影響按照ISO 5168的公式對流量測量不確定度進行估算，流體溫度測量不確定度是通過流體密度測量的不確定度起作用的，對于差壓式流量計，則

   對于過熱蒸汽，蒸汽溫度在較小的范圍內變化時，其密度可近似看作同其絕對溫度成反比，因此，溫度測量不確定度同流量測量不確定度的關系，對于過熱蒸汽來說影響并不大，例如常用溫度為250℃的過熱蒸汽，測溫誤差為1℃，在作溫度補償時對應的流量測量不確定度約為0.096%R(差壓式流量)~0.19%R(渦街流量計)。

   影響較大的是溫度信號用于飽和蒸汽流量測量中的補償，例如壓力為0.7MPa的飽和蒸汽，其平衡溫度為170.5℃，對應密度為4.132k酬耐，如果測溫誤差為-1℃，并據此查飽和蒸汽密度表，則查得密度為4.038kg/m3，引起流量測量誤差約為-1.14% R(差壓式流量計)~-2.27%R(渦街流量計)。

   (2)測溫元件精確度對補償精確度的影響測溫元件的誤差同其精確度等級和被測溫度數值有關，例如壓力為0.7MPa的飽和蒸汽，如果用A級鉑熱電阻測溫，其誤差限為±0.49℃，如果用此測量結果查飽和蒸汽密度表，以進行流量計補償，則此誤差限引起的流量補償誤差約為士0.56%R(差壓式流量計)~±1.11% R(渦街流量計)。

   而若用B級鉑熱電阻測溫，其誤差限就增為±1.1590，則此誤差限引起的流量測量不確定度就增為±1.31%R(差壓式流量計)~±2.61%R (渦街流量計)。顯然，B級鉑熱電阻用于此類用途可能引起的誤差是可觀的，一般不宜采用。

   這里僅就不同精確度等級的測溫元件作相對比較。當然，這里所說的流量測量不確定度還僅為測溫元件這一環節，至于流量測量系統的誤差，還須計入流量二次表、流量傳感器、流量變送器等的影響。

   （3)引入測溫誤差的其他因素從流量計使用現場的情況來看，溫度測量誤差除了測溫元件固有誤差之外，還同安裝的不規范有關。例如，測溫鉑熱電阻插入深度不夠，安裝鉑熱電阻的管道上保溫層被拆掉未及時恢復等，都導致測溫偏低，有時也存在熱電阻三線制連接不規范，導致測溫偏高的現象。

   熱電阻三線制連接不規范現象往往發生在由電工安裝的項目中，這是因為電工頭腦中沒有三線制的概念。
