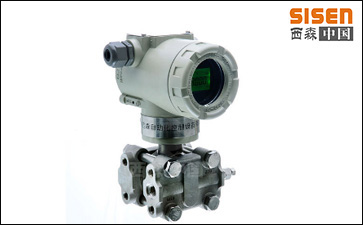

BST6800-DP壓差變送器原理

    BST6800-DP壓差變送器，用于壓力、差壓、流量、爐膛負壓、汽包水位等工業現場的測量，得到了非常廣泛的應用。在此，為大家總結了差壓變送器原理，以便廣大客戶更加了解西森壓差變送器、壓力變送器、負壓變送器、液位變送器等。


    電容式壓力傳感器也叫電容膜盒，它的工作原理是將彈性元件的位移轉換為電容量的變化。以測壓膜片作為電容器的可動極板，它與固定極板組成可變電容器。當被測壓力變化時，測壓膜片產生位移而改變兩極板間的距離，測量相應的電容量變化，可知被測壓力值,圖為兩室結構感壓元件的示意圖

    玻璃絕緣層內測的凹球面形金屬作為固定電極，中間被夾緊的彈性平膜片作為可動電極，從而組成兩個電容器。整個膜盒用隔離膜片密封，在其內部充滿硅油。由隔離膜片感受兩測壓力的作用，通過硅油傳壓使彈性膜片產生位移，當壓力差為正壓時，可動極板將向低壓端靠近；反之，可動極板就向高壓端靠近。電容極板間距離的變化，引起兩側電容器電容值的改變。通過測量電容值的變化值，可計算出被測壓力的大小。
