FLPH系列平衡流量計

平衡流量計（又稱多孔孔板）是按國標GB2624在標準孔板和流動調整器的基礎上研發的一種新型節流式流量傳感器，平衡流量計的流動噪聲降低到1/15，永久壓力損失為1/3，壓力恢復快2倍，最小直管段可以小于0.5D，沒有活動的部件，安裝和使用非常方便簡單，可省去大部分直管段，大大減少流體運行所需的能量消耗，是一種具有廣闊應用前景的節能儀表。

----------------------------------------------------------------------------------------------------------------------

平衡流量計（又稱多孔孔板）也是一種差壓式流量儀表，其工作原理與其他差壓式流量計一樣，都是基于密封管道中的能量轉換原理：在理想流體的情況下管道中的流量與差壓的平方根成正比；用測出差壓值根據伯努利方程即可計算出管道中的流量。多孔孔板流量傳感器是一個多孔的圓盤節流整流器，安裝在管道的截面上，當流體穿過圓盤的整流孔時，流體將被平衡整流，渦流被最小化，形成近似理想流體，通過取壓裝置，可獲得穩定的差壓信號，根據伯努利方程計算出體積流量、質量流量。

如今大量使用的標準節流裝置，由于只有一個流通孔，孔兩邊的死區產生大量的渦流消耗流體的動能，會導致很大的永久壓力損失；隨機和雜亂渦流所形成的噪聲引起取壓點信號波動，使測量線性和重復性降低；一個孔的結構，需要很長的直管段來整理流場和恢復壓力。


平衡流量計傳感器通過多孔賀盤節流整流器，能巧妙實現流體平衡測量，明顯減少渦流的形成，降低死區效應，減少流體動能的損失，降低渦流帶來的取壓點信號波動。


流量方程式-------------------------------------------------------------------------------------------------------------------

	式中： qm--質量流量，kg/s qv--體積流量，m3/s C--流出系數 ε--可膨脹性系數 β--直徑比，β=d/D d--工作條件下節流件的孔徑，m △P--差壓，Pa ρ1--上游流體密度，kg/m3

----------------------------------------------------------------------

◆ 測量精度高由于多孔孔板流量傳感器具有多孔對稱結構特點，能對流場進行平衡整流，降低了渦流、振動和信號噪聲，流場穩定性大大提高，使線性度比傳統節流裝置提升了5～10倍。

◆ 直管段要求短多孔孔板流量傳感器能將流場整流穩定、且壓力恢復比傳統節流裝置快2倍，大大縮短了對直管段的要求。一般情況下直管段要求為前2D、后2D，從而省去大量直管段，尤其是特殊昂貴的材料的管道。

◆ 量程比寬多孔孔板流量計正常情況下量程比為15:1，選擇合適的參數可以做到30:1.多孔孔板流量計的β值范圍為0.25～0.90。

◆ 永久壓力損失低多孔孔板流量計多孔對稱的平衡設計，減少了渦流的形成和紊流的摩擦，降低了動能的損失；在產生同樣差壓值情況下，永久壓力損失約為傳統節流裝置的1/3，節省了相當大的運行成本，是一種節能型儀表。

◆ 耐臟污不易堵多孔孔板流量計多孔對稱的設計，減少了渦流的形成和紊流的摩擦，降低流場死區，保證臟污介質順利通過函數孔，因此多孔孔板流量計可用于測量各種臟污介質，如焦爐煤氣、高爐煤氣、渣油、回煉油、水煤漿等等。

◆ 適用范圍廣多孔孔板流量計測量范圍極廣，可測量各種氣體、液體、蒸汽；流體條件可以從深低溫到超臨界狀態，過程溫度最高達850℃，最大工作壓力可達42MPa。

◆ 一體化結構易于使用、檢驗和排除故障。

◆ 流量計的自清潔功能，可測臟污和易結垢流體
◆ 對流體有整流功能，因此無苛刻的直管段要求（前1~3D后0~1D）
◆ 耐磨損，因此能保持長期穩定的工作
◆ 相對壓損小，能耗低，符合當前國家的節能減排政策
◆ 純機械體（不含任何電子部件），因此耐高溫，高壓，耐腐蝕，不怕振動
◆ 精度高，重復性好
◆ 適合濕氣的測量

------------------------------------------------------------------------------------

◆ 氣體：高爐煤氣，焦爐煤氣，發生爐煤氣，轉爐煤氣，城市煤氣；天然氣，油井伴生天然氣；空氣，氮氣，氧氣，氫氣，氬氣等各類氣體，含濕5%的濕氣體，臟污氣體，煙道氣
◆ 蒸汽：過熱蒸汽，飽和蒸汽
◆ 液體：水，污水，脫鹽水，各種水溶液，油類，其它化工液體

----------------------------------------------------------------------------------

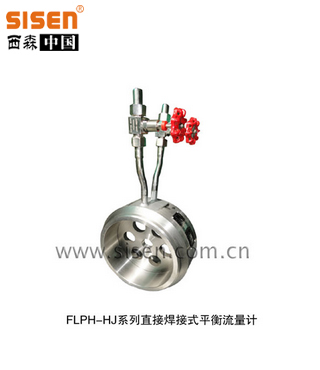

1、FLPH-HJ系列直接焊接式平衡流量計（鉆孔取壓）

連接：直接焊接到管道介質：輸油管，輸氣管、熱力管網、高壓等場合取壓：螺紋（1/2NPT）焊接準確度：±0.5%、±1.0% 管道：DN40~1500mm 重復性：±0.1% 壓力：0-42MPa 量程比：10：1 溫度：-80~800度雷諾數：500~10000000 材質：各種材質前后直管段：前3~5D，后1~2D

----------------------------------------------------------------------------------------------------------------------------------------

2、FLPH-FA系列法蘭連接型平衡流量計（法蘭取壓）

連接：平焊或對焊法蘭（法蘭執行標準：JB/T8Z/HG20592）適用介質：粘稠液體，臟污氣體取壓：法蘭準確度：±0.5%、±1.0% 管道：DN40~1500mm 重復性：±0.1% 壓力：0-42MPa 量程比：10：1 溫度：-80~800度雷諾數：500~10000000 材質：各種材質前后直管段：前3~5D，后1~2D

---------------------------------------------------------------------------------------------------------------------------------------

3、FLPH-FB系列法蘭連接型平衡流量計（焊接取壓）

連接：平焊或對焊法蘭（法蘭執行標準：JB/T8Z/HG20592）適用介質：粘稠液體，臟污氣體取壓：螺紋（1/2NPT）焊接準確度：±0.5%、±1.0% 管道：DN40~1500mm 重復性：±0.1% 壓力：0-42MPa 量程比：10：1 溫度：-80~800度雷諾數：500~10000000 材質：各種材質前后直管段：前3~5D，后1~2D

---------------------------------------------------------------------------------------------------------------------------------------

4、FLPH-DJ系列對夾式平衡流量計（鉆孔取壓）

連接：法蘭端面對夾（法蘭執行標準：JB/T8Z/HG20592）適用介質：氣體、液體、蒸汽（小直徑高流速介質）取壓：螺紋（1/2NPT）焊接準確度：±0.5%、±1.0% 管道：DN40~150mm 重復性：±0.1% 壓力：0-42MPa 量程比：10：1 溫度：-80~800度雷諾數：500~10000000 材質：各種材質前后直管段：前3~5D，后1~2D
