楔形流量計

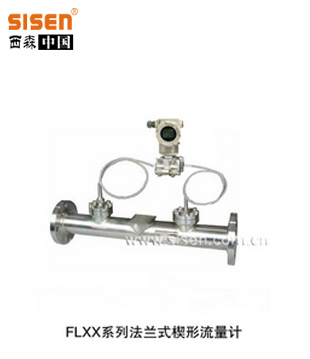

FLXX系列楔形流量計

FLXX系列楔形流量計

?
FLXX系列para1
?para120
楔形流量計是一種新型差壓式流量測量?jī)x表，其檢測件是一個V字形楔塊（又稱楔形節流件），它的圓滑頂角朝下，這樣有利于含懸浮顆粒的液體或粘稠液體順利通過，不會在節流件上游側產生滯留。因此它可以在高粘度、低雷諾數的流體情況下進行高精度的流量測量；在流速較低、流量小、管徑大的流量測量場合有無可比擬的優勢和不可替代的作用。主要用于高粘度（重油、渣油、柴油、機油等）、工業煤氣（焦?fàn)t煤氣、高爐煤氣、發生爐煤氣、城市煤氣）、氫氣、氮?dú)狻⒖諝?、水蒸汽、污水液體等介質的流量測量。para3

楔形流量計是一種新型差壓式流量測量?jī)x表，其檢測件是一個V字形楔塊（又稱楔形節流件），它的圓滑頂角朝下，這樣有利于含懸浮顆粒的液體或粘稠液體順利通過，不會在節流件上游側產生滯留。因此它可以在高粘度、低雷諾數的流體情況下進行高精度的流量測量；在流速較低、流量小、管徑大的流量測量場合有無可比擬的優勢和不可替代的作用。主要用于高粘度（重油、渣油、柴油、機油等）、工業煤氣（焦?fàn)t煤氣、高爐煤氣、發生爐煤氣、城市煤氣）、氫氣、氮?dú)?、空氣、水蒸汽、污水液體等介質的流量測量。

-------------------------------------------------------------------------------

楔形流量傳感器結構如右圖所示。楔形流量傳感器的檢測件是楔形孔板，它是一塊V形節流件，它的圓滑頂角朝下，這樣有利于含懸浮顆粒（粉塵、泥沙及其它固體顆粒）流體和高粘度液體流過時在節流件上游側不會產生滯流，也不會在節流體上、下游側發生固體顆粒或粘稠物的積存，從而確保了楔形流量傳感器長期運行精度在0.2級，這樣高的長期運行精度在流量測量領域是迄今少見的。

流量方程式------------------------------------------------------------------------------------------------------------------
	式中： qv——體積流量，m3/s C——流出系數 ε——可膨脹性系數 m——節流面積比 s1——弓形流通面積，m2 △p——差壓，Pa D——管道內徑，mm ρ——被測介質密度，kg/m3

------------------------------------------------------------------------------------

◆ 特別適合于高粘度、低雷諾數、帶懸浮顆粒或氣泡的介質測量

◆ 測量精度不受流體介質介電常數等特性的影響和限制

◆ 楔形件結構設計特殊，有導流作用，防堵塞

◆ 具有流體粘度變化、溫度變化、密度變化等補償功能

◆ 抗振動、抗沖擊、抗臟污、抗腐蝕、防爆

◆ 具有雙向流量測量功能，不用擔心流量計安裝倒置

◆ 結構簡單、牢固、高可靠性，安裝方便，運行維護費用低

◆ 無運動部件，無磨損，長期使用時不需要重新標定

--------------------------------------------------------------------------------------

測量精度	±0.5%、1.0%
長期運行精度	0.2%FS
最低流速	0.01m/s
使用壽命	可長達十年以上
流量范圍度	1：10，最高可達1：25
雷諾數系數 使用范圍	下限300，上限達1×106以上
測量液體粘度上限	500mPa·S
工作壓力范圍	-0.1～60MPa
工作溫度范圍	-50～560℃
管道尺寸	10～1500mm
工作環境溫度	≤80℃
工作環境相對濕度	15～85%
楔形比范圍	0.2、0.3、0.4、0.5
