交流電壓變送器
XSDL-01系列
交流電壓變送器
XSDL-01系列

XSDL01 交流電壓變送器

高精度變送、吸收功率低
導軌安裝，微功耗，適合密集安裝
輸入、輸出、電源之間相互隔離
輸入信號頻率范圍寬
極高的穩定性，極低的漂移
符合國際電工委員會IEC61000-4相關電磁干擾標準
XSDL01para1
高精度變送、吸收功率低
導軌安裝，微功耗，適合密集安裝
輸入、輸出、電源之間相互隔離
輸入信號頻率范圍寬
極高的穩定性，極低的漂移
符合國際電工委員會IEC61000-4相關電磁干擾標準
para120
XSDL01系列交流電壓變送器也稱為電量變送器，它的作用是將被檢測的交流電壓按比例轉換成直流電壓/電流或交流電壓信號。變送器是測量平均值后按照有效值定度，不是真有效值測量，若輸入波形畸變，輸出將產生附加誤差。輸入、輸出、電源及外殼相互隔離。西森自動化生產的XSDL01系列交流電壓變送器（電量變送器）分為2種：一進一出，24V供電、一進一出，220V供電。para3

XSDL01系列交流電壓變送器也稱為電量變送器，它的作用是將被檢測的交流電壓按比例轉換成直流電壓/電流或交流電壓信號。變送器是測量平均值后按照有效值定度，不是真有效值測量，若輸入波形畸變，輸出將產生附加誤差。輸入、輸出、電源及外殼相互隔離。西森自動化生產的XSDL01系列交流電壓變送器（電量變送器）分為2種：一進一出，24V供電、一進一出，220V供電。

技術參數

入信號	1、交流電流：0-1A，0-2.5A，0-5A，0-10A，0-20A，0-30A 2、其它輸入類型請在訂貨時說明，特殊定制
輸出信號	直流電流輸出：4-20mA，0-20mA，0-10mA
	直流電壓輸出：1-5V，0-5V，0-10V
	交流電壓輸出：0-3.5V、0-5V
交流電流變送器（電量變送器）的技術指標
傳輸精度	±0.2%×FS（25℃±2℃）
功耗	1VA
輸出紋波	＜1.2mV
溫度飄移	＜50ppm/℃
輸入阻抗	約為零
吸收功率	＜0.02VA/每路（輸入5A時）
共模抑制比	＞120dB
線性范圍	0%-120%標稱輸入
穩定度	＜0.01%（0-110%）
頻率響應	25Hz-1kHz
響應時間	直流電流或電壓輸出＜150ms 交流電壓＜10μs
過載能力	2倍標稱輸入值 5倍標稱輸入值，持續1S
負載能力	直流電流輸出：負載≤300Ω 直流電壓輸出：負載≥1MΩ 交流電壓輸出：負載≥1KΩ 如有其它負載要求可以特殊定制
供電電源	直流：18V DC-32V DC（典型值24V DC）交流：85V AC-265V AC或120V DC-360V DC
隔離耐壓	輸入與輸出之間＞1.5kV AC，1min 電源與輸入之間＞1.5kV AC，1min 電源與輸出之間＞1.5kV AC，1min
安裝形式	35mm導軌安裝

產品描述

XSDL01交流電壓變送器（電量變送器）

一進一出，24V供電

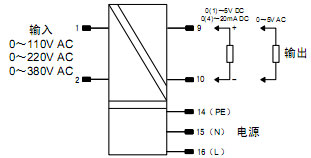

一進一出，220V供電

交流電壓變送器的特點
高精度變送、吸收功率低導軌安裝，微功耗，適合密集安裝輸入、輸出、電源之間相互隔離	輸入信號頻率范圍寬極高的穩定性，極低的漂移符合國際電工委員會IEC61000-4相關電磁干擾標準
