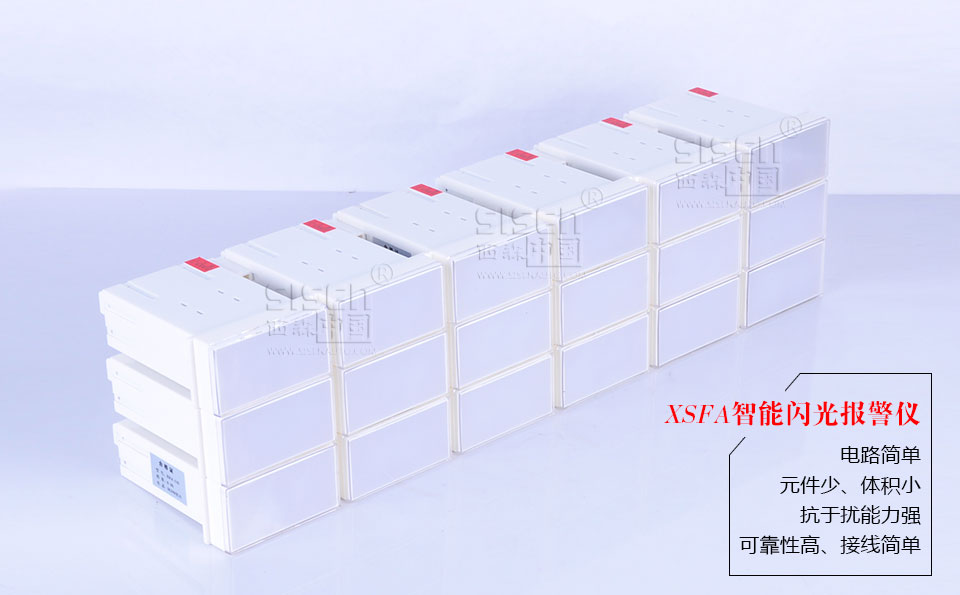

XSFA  閃光報警控制器

XSFA系列單點閃光報警器是采用COMS集成電路技術設計的報警器，可配合各種檢測儀表監視現場觸點的變化情況。當檢測到報告信號時，報警器報警，以引起操作人員的注意，及時排除故障，確保生產過程的安全。

單點閃光報警器的特點：
♦ 卡入式安裝，可以方便拼裝成各種形式組成報警系統。
♦ 半導體平面發光器件，亮度高、色柔和、功耗低，并聯驅

   動，工作壽命長，且燈屏更換方便。
♦ 報警器內置蜂鳴器，并提供報警電平與繼電器接點信號輸

   出，方便外接外部報警設備。
♦ COMS集成電路，整機抗干擾能力極強；歐式連接端子，便

  于維護和操作。

XSFA系列八路閃光報警是一種接點式聲光報警顯示儀表，具有電路簡單、元件少、體積小、抗于擾能力強、可靠性高、接線簡單等特點。儀表的設計考慮到面向微機化、多功能化了展的趨勢，采用單片機技術，使儀表具有功能齊全，是現有晶體管閃光報警器的換代產品。

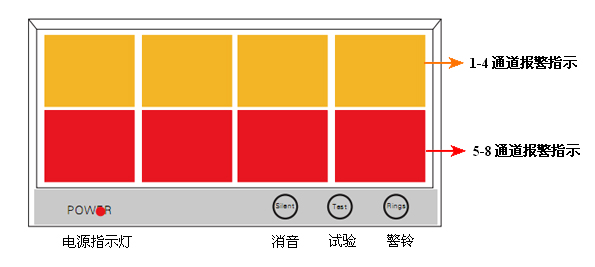

八路閃光報警器工作原理：
 報警器由電源電路、發光器件、輸出驅動、單片機控制電路、軟件監視系統組成。 報警器平時工作在監視狀態，無報警信號輸入，燈光和音響均不工作，一旦外界報警到來，報警器將控制聲光報警，以提示現場工作人員及時解決故障。
1、當某通道接點動作，對應通道的燈光閃爍同時電鈴接點導通鈴響。

     按下消音按鈕，音響報警消音、閃光停止。 當報警信號消失后，確

     認后的燈光報警指示自動復位。
2、當某通道接點動作，對應通道的燈光閃爍同時鈴響。報警信號消失

     后音響報警器消音、閃光熄滅。
3、當按下試驗按鈕時，報警器的八路燈光依次閃爍、鈴響。再按一下

     試驗按鈕時，音響報警器消音、閃光停止，報警指示自動復位。
