西森自動化FLDC電磁流量計輸出信號連線和電源連接介紹

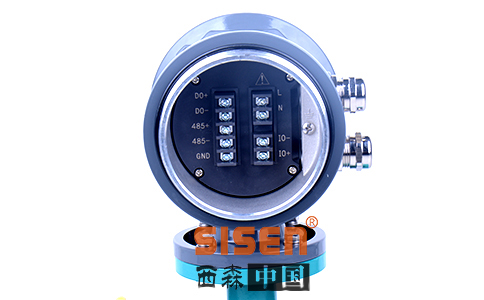

輸出信號連線和激磁(或電源)連線制式

    (1)四線制

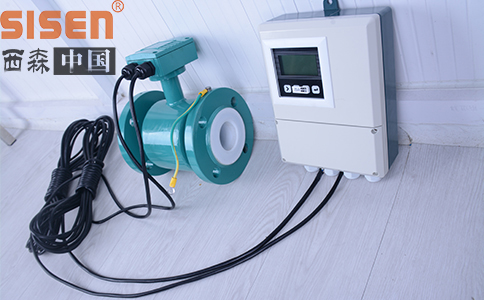

    傳統EMF的輸出信號線和電源線(或流量傳感器和傳感器間的激磁電流線)分別由2

組各2根導線的四線制組成，仍是當前的主要制式。

    (2)二線制

    當前溫度、壓力/差壓、流量和物位等參量現場儀表趨向于輸出信號和電源共用導線的

二線制儀表發展。二線制儀表毋須市電電源，而EMI，常裝在無市電供給的偏僻場所，采用

二線制可節省市電布線工程費用。

    二線制EMF電源供給的設計思路上又分為零信號輸出電流(即4mA)供給、大于零信

號輸出供給和電池（或太陽電池)供給。

    干電池供電ENIF'和電磁式水表適應配置于遠離城市配水池或郊外污水處理后排放點等

市電引人困難的場所。有些型號儀表千電池使用壽命一年，有些則長達8～10年。

    1993年日本修訂計量法規定DN350m以下貿易證明用水管儀表的適用

品種從傳統旋翼式水表擴展到電磁式水表。今后用作水表的EMF，要符合水表標準的要求，

測量精度只需2%一5%，但EMF本體必須要帶積算顯示和設有外接電源。例如愛知時計電機的SU系列

電磁式水表消耗功率僅2mW，內藏電池可用8年以上。
