西森FLDC電磁流量計流量傳感器與管道連接方式

流量傳感器與管道連接方式

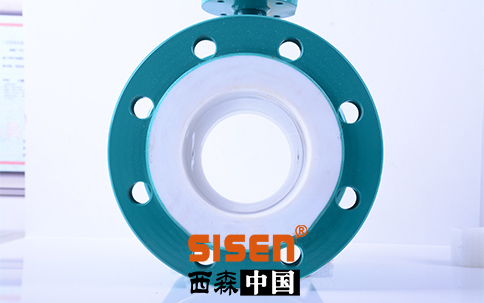

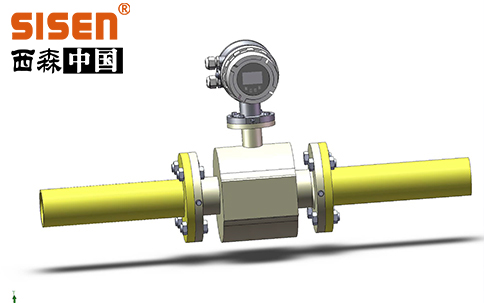

    (1)法蘭連接

    西森電磁流量計法蘭連接是傳統的連接方式。傳感器兩端有連接法蘭，與管道法蘭間用螺栓固定之，可單向安裝。大口徑傳感器都采用法蘭連接方式。體積和重量都比夾裝連接方式大。

    DN15～600mm EMF的兩法蘭面間長度，國際標準化組織已擬訂草案(ISO/CD 13359)征求意見，將于統一，我國投贊成票。

    (2)夾裝連接

    西森電磁流量計夾裝連接是近年發展的連接方式。傳感器本身無法蘭，以較長的螺栓夾持在管道兩法蘭之間接人管系。本方式傳感器體積小重量輕，對于不同壓力規范和標準管系法蘭孔距適應性強;但只適用于較小管徑(100mm或200mm以下)，承受液體工作壓力較低。

    （3）衛生型連接

    衛生型連接一例，與國際制酪聯合會IDF夾持件相連接，實現快速拆卸和安裝，便于日常頻繁的清洗。

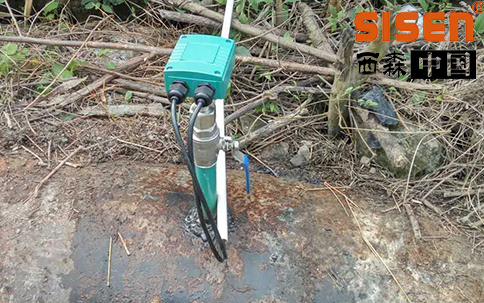

    (4)螺紋連接

    西森電磁流量計小口徑儀表螺紋連接方式例。該類儀表較多應用于醫藥、食品等工業和藥液配比注人等場所。螺紋連接還有較多應用于石油、地質勘探等16～25MPa以上高壓注水或泥漿液流量測量，螺紋形狀則為梯形。
