常用蒸汽計量系統中輔助件的功能及操作

    我們在很多的蒸汽流量測量中，除有孔板和渦街等傳感器外，還會看到有許多的其它輔助配件，如測量溫度的熱電阻，測量壓力的壓力表或壓力變送器，以及為保護儀表而配置的冷凝管、閥門、孔板測量差壓時還會有三閥組等。

以下是西森技術工程師對上述輔助配件的作用及使用中應注意的問題：

    1.熱電阻的作用，主要是測量蒸汽溫度。必要時，可輸入到流量積算儀中作為溫度補償參數。因熱電阻是插入到管道中的，因此應裝在傳感器的下游（后端），可盡量減少對液體流動的影響。

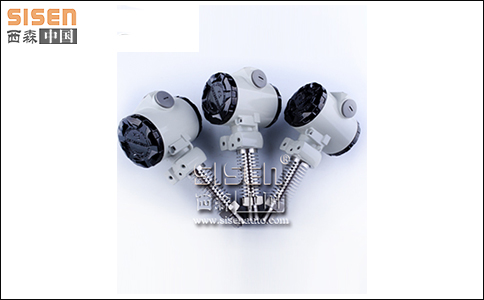

    2.壓力變送器的作用，主要是測量管道中蒸汽壓力。因取壓管道中蒸汽溫度較高，為使壓力表（或壓力變送器）在正常的工作溫度下工作，通常都安裝有冷凝管，使蒸汽溫度在冷凝管道中得到降低冷凝成水后，再傳導到儀表，可起到保護儀表的作用。

    3.三閥組的作用，主要是在差壓測量中，保護變送器不會受到單向受壓而設置的保護裝置。其組成有高壓閥、低壓閥、平衡閥。使用中，應保證平衡閥在打開狀態下，才能開關高、低壓閥，操作完成后，最后關閉平衡閥。
