西森知識講座:常用儀表在現場安裝注意事項

    儀表應安裝在便于維護和檢修的地方，且壓力儀表和溫度儀表安裝在同一管道上時。壓力儀表的測孔必須開鑿在溫度測孔的前面(按介質流動方向而言)，以免因溫度計阻擋使流體產生渦流而影響測壓。

    通電要求：所有接線應在斷電的情況下進行，并且通電前應仔細比照相關圖紙，認真核對，確認無誤后方可通電。特別是對于帶前置器的接線，切忌接反，以免產生不良后果。

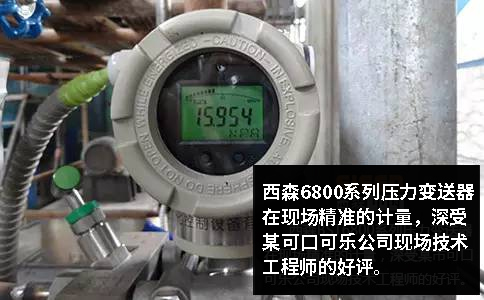

1.變送器安裝時的注意事項

    變送器一定要校驗合格后再進行安裝，儀表在安裝搬運過程中一定要輕拿輕放，避免磕碰，防止變送器的損壞。安裝一定要固定牢固，壓力接口一定要密封嚴密，不能泄露。變送器周圍應避免有強電磁干擾，用于壓力變送器信號的傳輸電纜線不得與動力電纜混合鋪設，接線一定要正確、牢固。

2.就地壓力表安裝時的注意事項

    就地安裝的壓力表，其刻盤中心距地面的高度宜為1.5m (便于運行人員觀看讀數)。測量有劇烈波動的介質的壓力時，應在儀表閥門后加裝緩沖裝置。測量真空用的就地壓力表應設置在高于取源部件的地方。

3.開關量儀表安裝時的注意事項

    開關量儀表應安裝在便于調整、維護，震動小和安全的地方，且儀表應安裝牢固，觸點動作應靈活可靠。測量軸承潤滑油壓力的開關應與軸承中心標高一致，否則，整定時應考慮液柱高度的修正值。安裝浮球液位開關時，法蘭孔的安裝方位應保證浮球的升降在同一垂直面上，法蘭與容器之間連接管的長度，應保證浮球能在全量程范圍內自由活動。

4.超聲波液位計安裝時的注意事項

    安裝位置要盡可能選擇液面平穩、料面平整的位置，同時遠離扶梯、進料口、出料口，盡可能與容器壁保持較遠的距離，遠離攪拌器。安裝接口要求開口尺寸足夠大，當為法蘭安裝時，法蘭下面的接管長度要設計合理。
