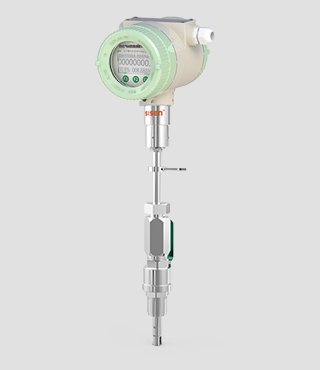

熱式氣體質量流量計-直徑12mm（含方向標）
熱式氣體質量流量計（插入式）
熱式氣體流量計-直徑14mm（含方向標）
熱式氣體質量流量計（插入式）

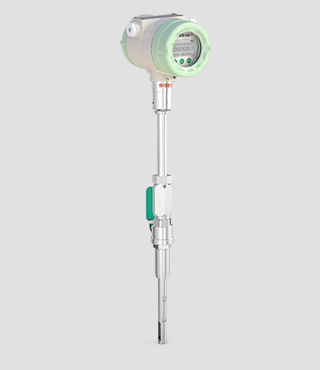

熱式氣體流量計-直徑19mm（無方向標）

FLRS 熱式氣體質量流量計（插入式）

用于多種管徑和已知截面積的任意形狀管道；
量程比大：1：200，測量流速范圍寬：0.5Nm/s~100Nm/s；
無可動部件，無壓力損失；
測量氣體質量流量，無需溫度、壓力補償；
全隔離的電氣結構徹底濾除外部干擾；
高效電源設計整機功耗極低；
寬電源電壓輸入范圍適應各種復雜電源環境；
大屏幕液晶雙行顯示，讀數清晰易辨；
帶有ModBus和HART現場總線接口；
FLRSpara1
用于多種管徑和已知截面積的任意形狀管道；
量程比大：1：200，測量流速范圍寬：0.5Nm/s~100Nm/s；
無可動部件，無壓力損失；
測量氣體質量流量，無需溫度、壓力補償；
全隔離的電氣結構徹底濾除外部干擾；
高效電源設計整機功耗極低；
寬電源電壓輸入范圍適應各種復雜電源環境；
大屏幕液晶雙行顯示，讀數清晰易辨；
帶有ModBus和HART現場總線接口；
para120
西森FLRS110系列熱式氣體質量流量計是利用傳熱原理檢測氣體流量的儀表，即流動中的流體與熱源（流體中外加熱的物體或測量管外加熱體）之間熱量交換關系來測量流量的儀表。para3

西森FLRS110系列熱式氣體質量流量計是利用傳熱原理檢測氣體流量的儀表，即流動中的流體與熱源（流體中外加熱的物體或測量管外加熱體）之間熱量交換關系來測量流量的儀表。

圖片關鍵詞

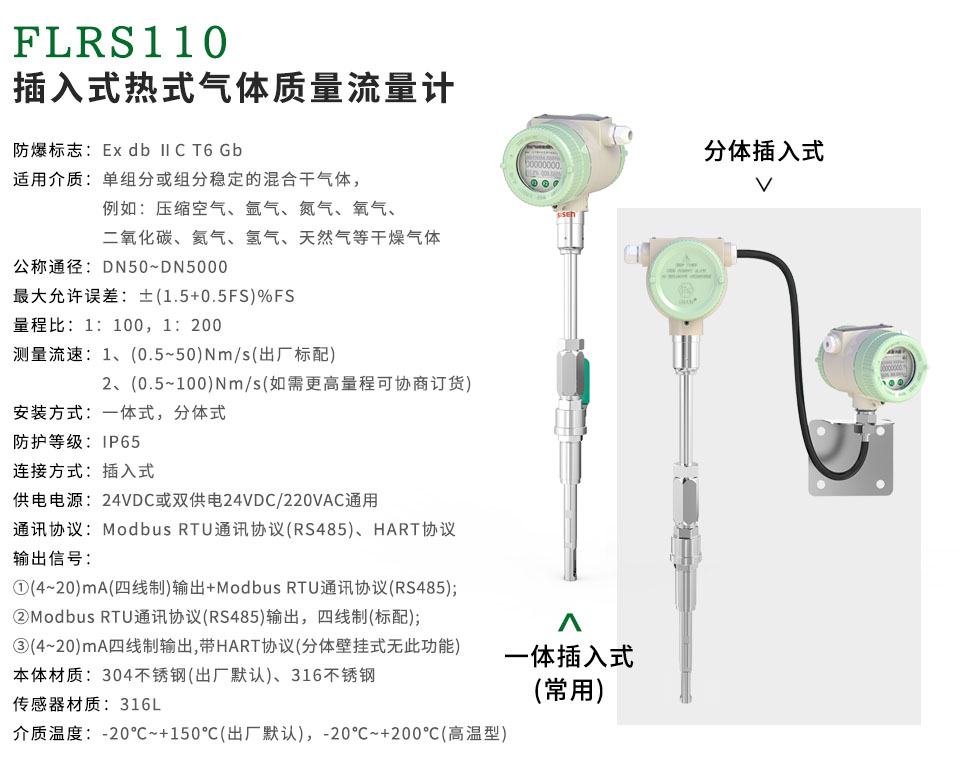

FLRS110插入式熱式氣體質量流量計

圖片關鍵詞

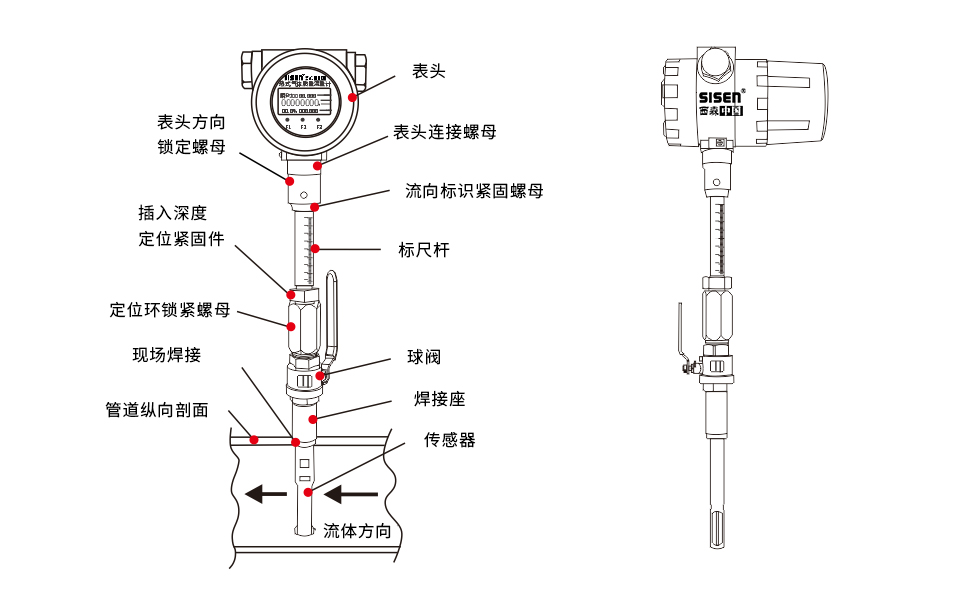

插入式熱式氣體質量流量計結構圖

圖片關鍵詞

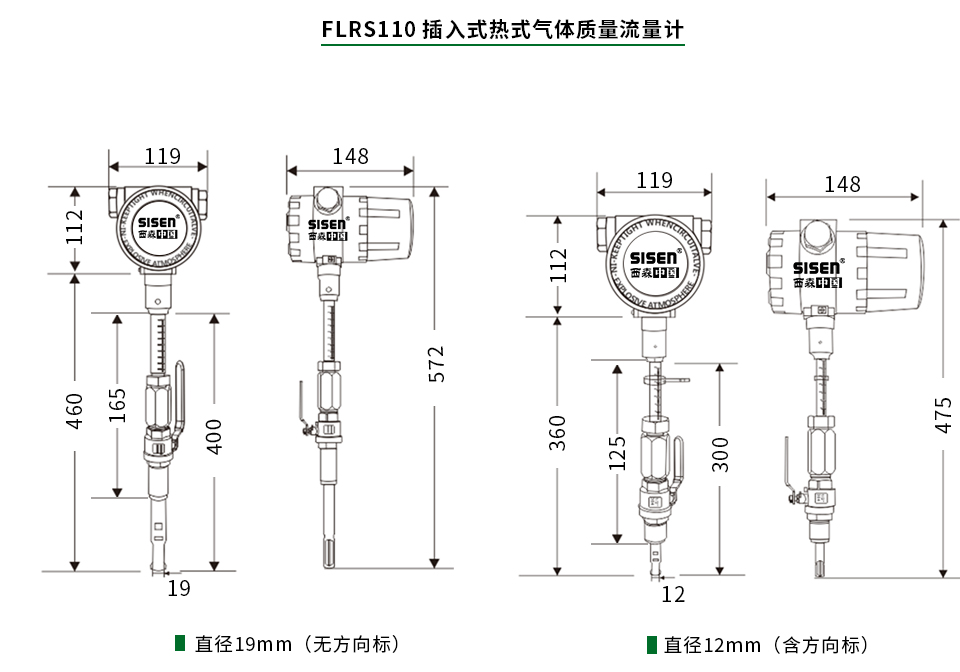

插入式熱式氣體質量流量計尺寸圖

圖片關鍵詞

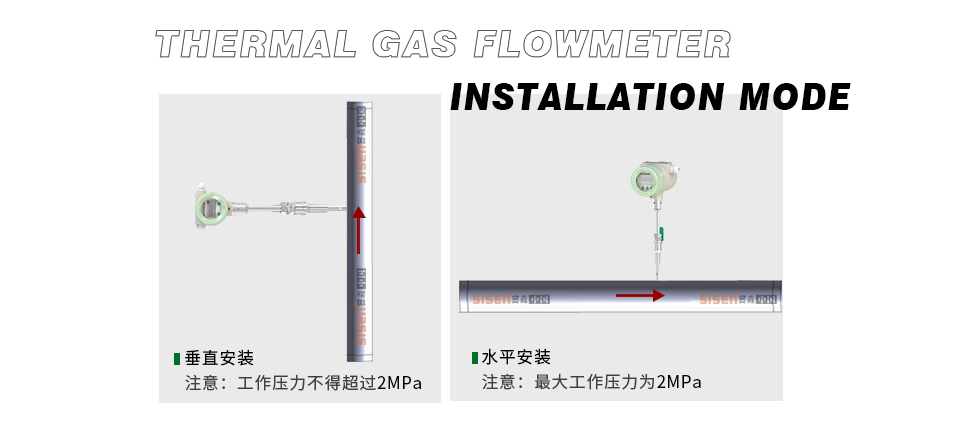

安裝時應使流量計上的流向標志所示方向與流體流向保持一致，偏轉角度應小于5°

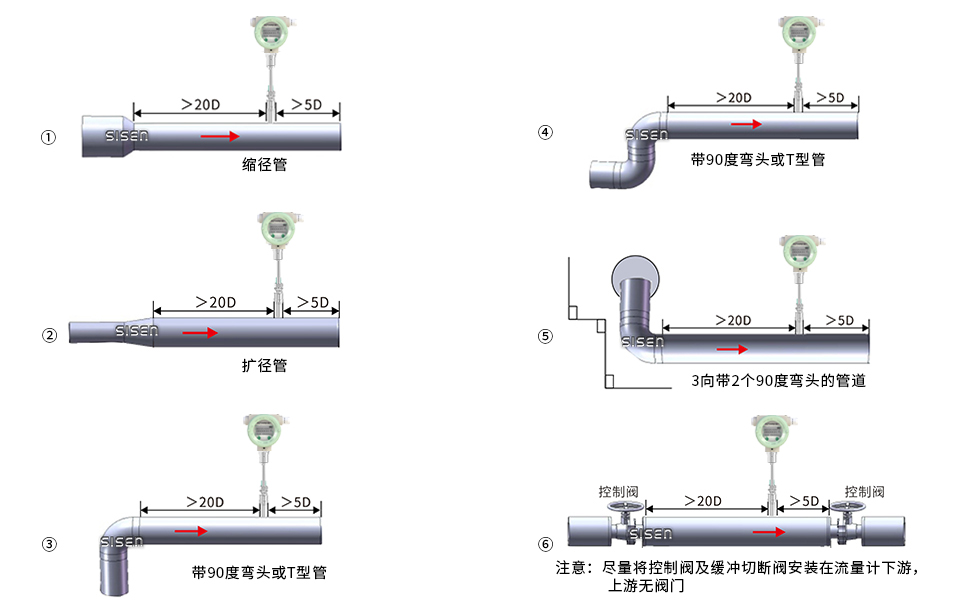

1、在現場管道上選擇測點位置，確保測點前直管段長度≥20D、測點后直管段長度≥10D（D為管道內徑）；

2、在測點位置上打一個直徑≥25mm的孔，并去除毛刺；
3、將供方配置的“焊接座”對準孔中心并座實在管道上，四周電焊一圈，確保不漏氣；
4、在“球閥”下部螺紋前1/3出涂上供方配置的703密封紋，然后擰入“焊座”，并旋緊；

5、將流量計插入不斷流裝拆裝置，知道“插入深度定位環”碰到“卡簧緊固螺帽”為止，

并鎖緊“卡簧緊固螺帽”和“高壓密封緊固螺帽”（有些型號會缺少此組件，請忽略）。

注：
右圖中管道的內徑DN≤500mm時：

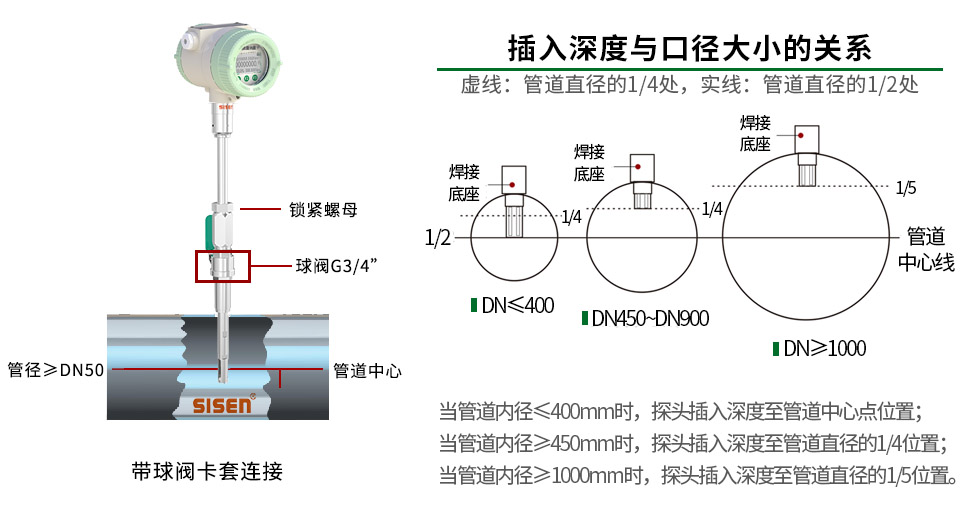

則高度H=DN÷2+325（此時探桿插入深度為管道中心點位置）
當管道內徑DN≥500mm時：
則高度H=DN÷4+325

（此時探桿插入深度為管道直徑的八分之一位置，則平均流速點）

產品執行標準：GB/T20727-2006（行業標準）
法蘭標準：GB/T9119-2000（國家標準）

各氣體轉換系數表：

①24VDC的工作電源，無法在表頭選擇氣體的類型，若需要選擇氣體類型必須要改“轉換系數”才可以對應所選擇的氣體類型，目前西森自動化的FLRS系列熱式氣體質量流量計以24VDC的工作電源為主；

②220VAC的工作電源，可以在表頭上直接選擇氣體的類型，按照使用說明書即可操作完成；

如何轉換氣體類型系數（24VDC）？

例如： DN25法蘭式，介質：80%氬氣、20%CO²，

此混合氣體的轉換系數=氬氣的轉換系數*80%+二氧化碳的轉換器系數*20%；

多種氣體混合的也是如此計算，各氣體的轉換器系數乘以百分比再相加即可。

圖片關鍵詞

連接方式	（1）法蘭式(常規DN15~DN250)mm（2）螺紋式(僅適合DN15~DN50)mm （3）插?式(僅適合DN50~DN5000)mm（4）卡箍式(僅適合DN15~DN50)mm
測量介質	單組分或組分穩定的混合干氣體
介質溫度	（1）-20℃~+150℃，（2）-20℃~+200℃（高溫型），（3）-20℃~+300℃（超高溫型）
環境溫度	（1）-20℃~+60℃
公稱通徑	DN15~DN5000
安裝方式	一體式、分體式
輸出方式	（1）(4~20)mA(四線制)輸出+Modbus RTU通訊協議(RS485) （2）Modbus RTU通訊協議(RS485)輸出，四線制(標配) （3）(4~20)mA(四線制)輸出，帶HART協議(分體壁掛式?此功能)
供電電源	（1）24VDC（如果采用流量積算儀配電，需要有足夠功率，否則應另配24VDC電源，1.5A，功耗≤18w，與流速有關系）（2）雙供電:24VDC/220VAC通用[(85~220)VAC(85~220)VAC（功耗≤18w，與流速有關系）
本體材質	（1）304不銹鋼（出廠標配），（2）316不銹鋼（須定制），（3）聚四氟?烯(須定制)
傳感器材質	（1）316不銹鋼(默認) （2）哈?合?C （3）鍍?(氫?專?) （4）陶瓷(-20℃~+300℃超?溫專?）
壓力等級	（1）插入式：PN1.6MPa （2）管道式：PN1.6MPa（出廠標配），PN2.5MPa（定制），PN4.0MPa（定制），PN6.4MPa（定制）
表頭指示	標況體積瞬時流量、累積流量、標準流速、電流輸出值等
防護等級	IP65
最大允許誤差	±（1.5+0.5）%FS

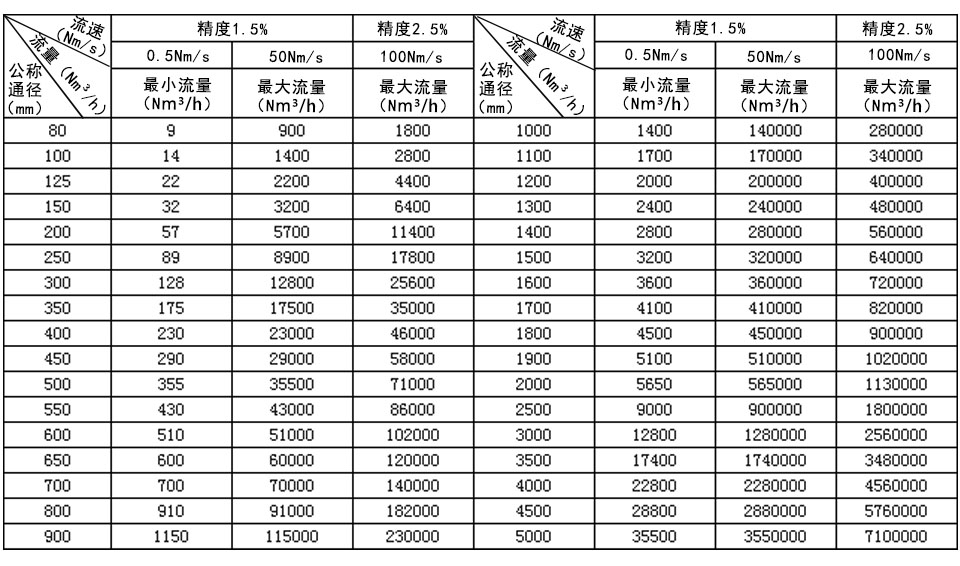

介質流速	（1）(0.5~50)Nm/s（出廠標配），（2）(0.5~100)Nm/s（如需更高量程可協商訂貨）
備注	直管段要求：前≥10DN；后≥5DN，如90℃彎頭或擴管詳見說明書要求
