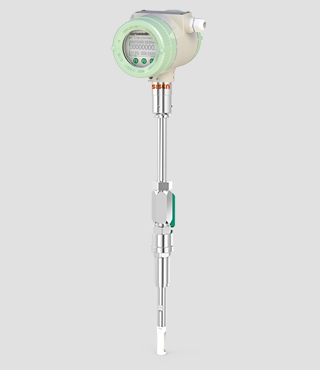

超高溫型熱式氣體質量流量計（插入式）
超高溫型熱式氣體質量流量計
超高溫型熱式氣體質量流量計（插入式）
超高溫型熱式氣體質量流量計（插入式）
超高溫型熱式氣體質量流量計（插入式）

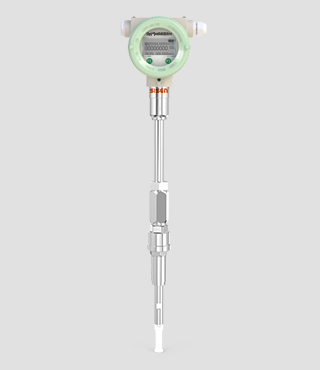

FLRS110超高溫型熱式氣體質量流量計

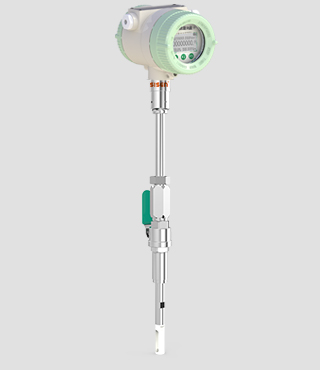

FLRS110 超高溫型熱式氣體質量流量計（插入式）

適用于多種管徑和已知截面積的任意形狀管道；
采用陶瓷傳感器，最高可耐溫300℃；
量程比大：1：200，測量流速范圍寬：0.5Nm/s~100Nm/s；
無可動部件，無壓力損失；
測量氣體質量流量，無需溫度、壓力補償；
全隔離的電氣結構徹底濾除外部干擾；
高效電源設計整機功耗極低；
寬電源電壓輸入范圍適應各種復雜電源環境；
大屏幕液晶雙行顯示，讀數清晰易辨；
帶有ModBus和HART現場總線接口；
FLRS110para1
適用于多種管徑和已知截面積的任意形狀管道；
采用陶瓷傳感器，最高可耐溫300℃；
量程比大：1：200，測量流速范圍寬：0.5Nm/s~100Nm/s；
無可動部件，無壓力損失；
測量氣體質量流量，無需溫度、壓力補償；
全隔離的電氣結構徹底濾除外部干擾；
高效電源設計整機功耗極低；
寬電源電壓輸入范圍適應各種復雜電源環境；
大屏幕液晶雙行顯示，讀數清晰易辨；
帶有ModBus和HART現場總線接口；
para120
西森FLRS110系列超高溫型熱式質量氣體流量計是利用傳熱原理檢測氣體流量的儀表，即流動中的流體與熱源（流體中外加熱的物體或測量管外加熱體）之間熱量交換關系來測量流量的儀表；超高溫型熱式質量氣體流量計采用陶瓷傳感器，最高可耐溫300℃，適用于高溫氣體的測量。para3

西森FLRS110系列超高溫型熱式質量氣體流量計是利用傳熱原理檢測氣體流量的儀表，即流動中的流體與熱源（流體中外加熱的物體或測量管外加熱體）之間熱量交換關系來測量流量的儀表；超高溫型熱式質量氣體流量計采用陶瓷傳感器，最高可耐溫300℃，適用于高溫氣體的測量。

圖片關鍵詞

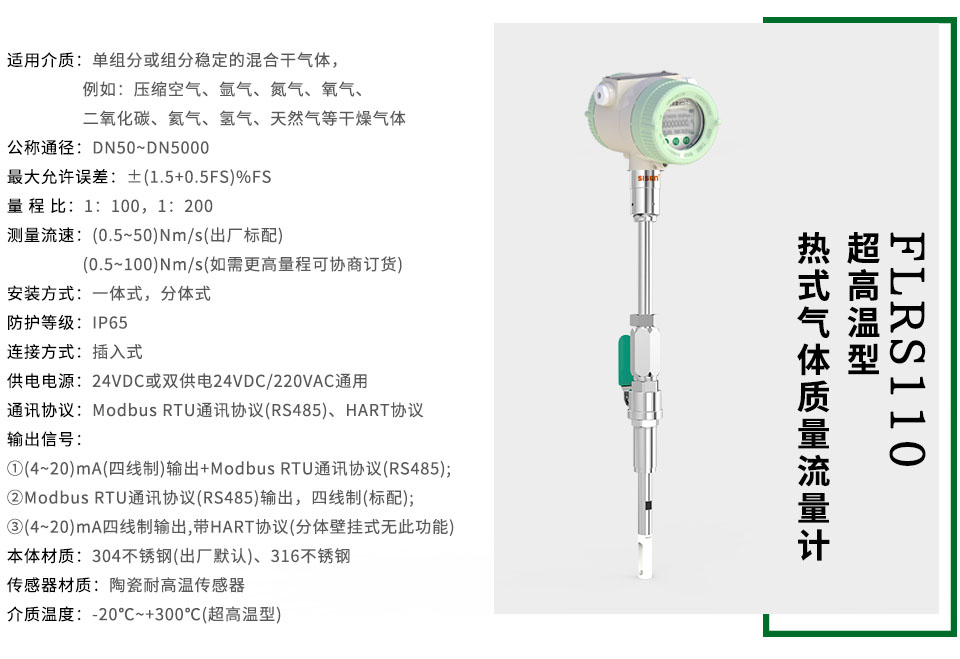

FLRS110系列超高溫型熱式氣體質量流量計

圖片關鍵詞

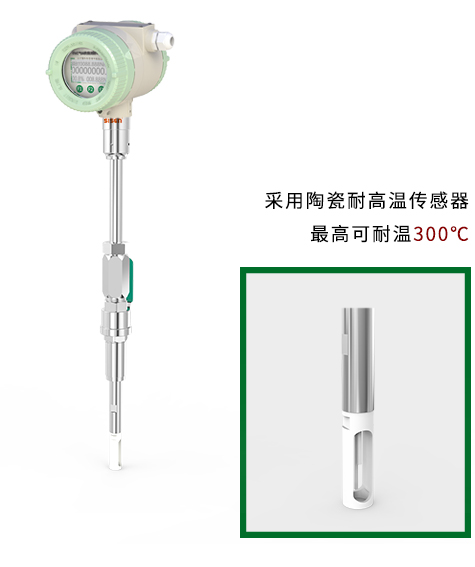

超高溫型熱式氣體質量流量計產品特點

1、對氣體流量測量無需溫度和壓力補償，測量方便、準確，

可得到氣體的質量流量或者標準體積流量；

2、寬量程比，達到100:1以上，可以用于氣體撿漏，特別在

大管徑，低流速，流量范圍變化大及特小流量測量方面具有明顯勢；

3 、抗震性能良好，測量精度不受震動的影響；
4、使用壽命長，傳感器無活動部件和壓力傳感部件，安裝簡單，維護方便；

5、響應速度快，壓力損失小，重復性好；
6、采用數字化設計，整體數字化電路測量，LCD顯示直觀清晰，測量準確；

7、配有Modbus RTU通訊協議（RS485）或HART協議，配合上位機可實現集中管理。

圖片關鍵詞

超高溫型熱式氣體質量流量計結構圖

圖片關鍵詞

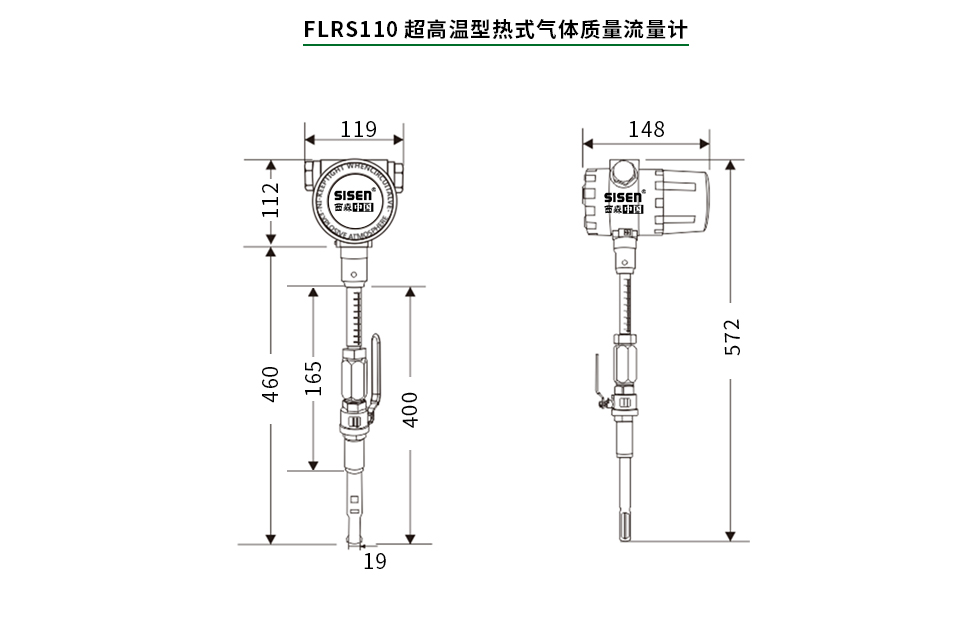

超高溫型熱式氣體質量流量計產品尺寸

圖片關鍵詞

連接方式	（1）法蘭式(常規DN15~DN250)mm（2）螺紋式(僅適合DN15~DN50)mm （3）插?式(僅適合DN50~DN5000)mm（4）卡箍式(僅適合DN15~DN50)mm
測量介質	單組分或組分穩定的混合干氣體
介質溫度	（1）-20℃~+150℃，（2）-20℃~+200℃（高溫型），（3）-20℃~+300℃（超高溫型）
環境溫度	（1）-20℃~+60℃
公稱通徑	DN15~DN5000
安裝方式	一體式、分體式
輸出方式	（1）(4~20)mA(四線制)輸出+Modbus RTU通訊協議(RS485) （2）Modbus RTU通訊協議(RS485)輸出，四線制(標配) （3）(4~20)mA(四線制)輸出，帶HART協議(分體壁掛式?此功能)
供電電源	（1）24VDC（如果采用流量積算儀配電，需要有足夠功率，否則應另配24VDC電源，1.5A，功耗≤18w，與流速有關系）（2）雙供電:24VDC/220VAC通用[(85~220)VAC(功耗≤18W，與流速有關系)]
本體材質	（1）304不銹鋼（出廠標配），（2）316不銹鋼（須定制），（3）聚四氟?烯(須定制)
傳感器材質	（1）316不銹鋼(默認) （2）哈?合?C （3）鍍?(氫?專?) （4）陶瓷(-20℃~+300℃超?溫專?）
壓力等級	（1）插入式：PN1.6MPa （2）管道式：PN1.6MPa（出廠標配），PN2.5MPa（定制），PN4.0MPa（定制），PN6.4MPa（定制）
表頭指示	標況體積瞬時流量、累積流量、標準流速、電流輸出值等
防護等級	IP65
最大允許誤差	±（1.5+0.5）%FS
介質流速	（1）(0.5~50)Nm/s（出廠標配），（2）(0.5~100)Nm/s（如需更高量程可協商訂貨）
備注	直管段要求：前≥10DN；后≥5DN，如90℃彎頭或擴管詳見說明書要求
