FLRS110 熱式氣體質量流量計（管道式）

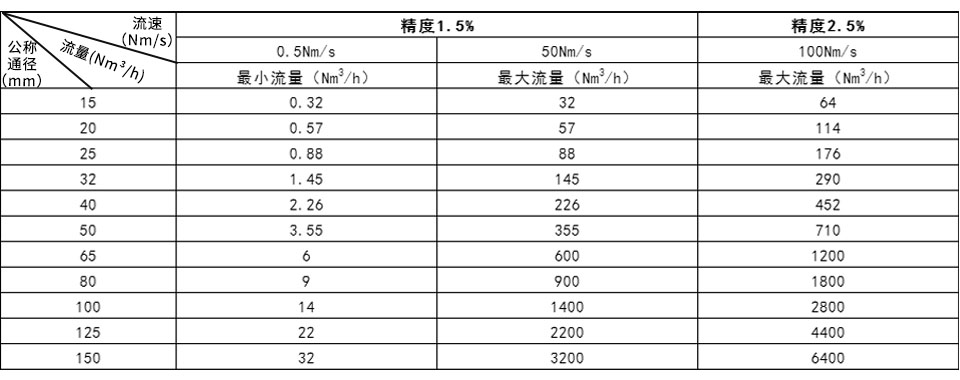

量程比大：1：200，測量流速范圍寬：0.5Nm/s~100Nm/s；
供電方式：24VDC和220VAC可任意選擇切換無可動部件，無壓力損失；
測量氣體質量流量，無需溫度、壓力補償；
全隔離的電氣結構徹底濾除外部干擾；
高效電源設計整機功耗極低；
寬電源電壓輸入范圍適應各種復雜電源環境；
大屏幕液晶雙行顯示，讀數清晰易辨；
帶有Modbus和HART現場總線接口；

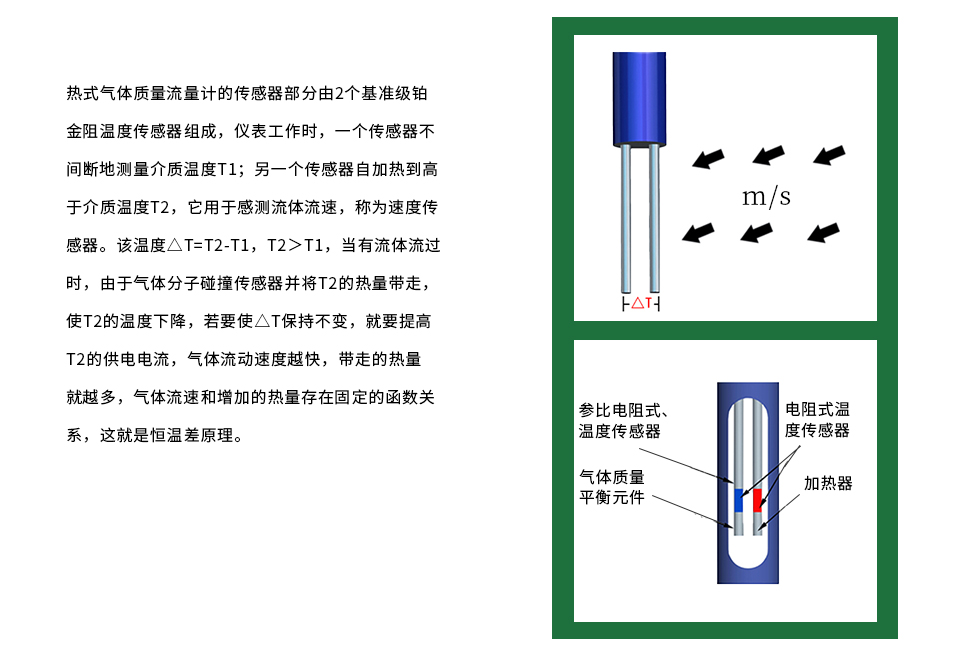

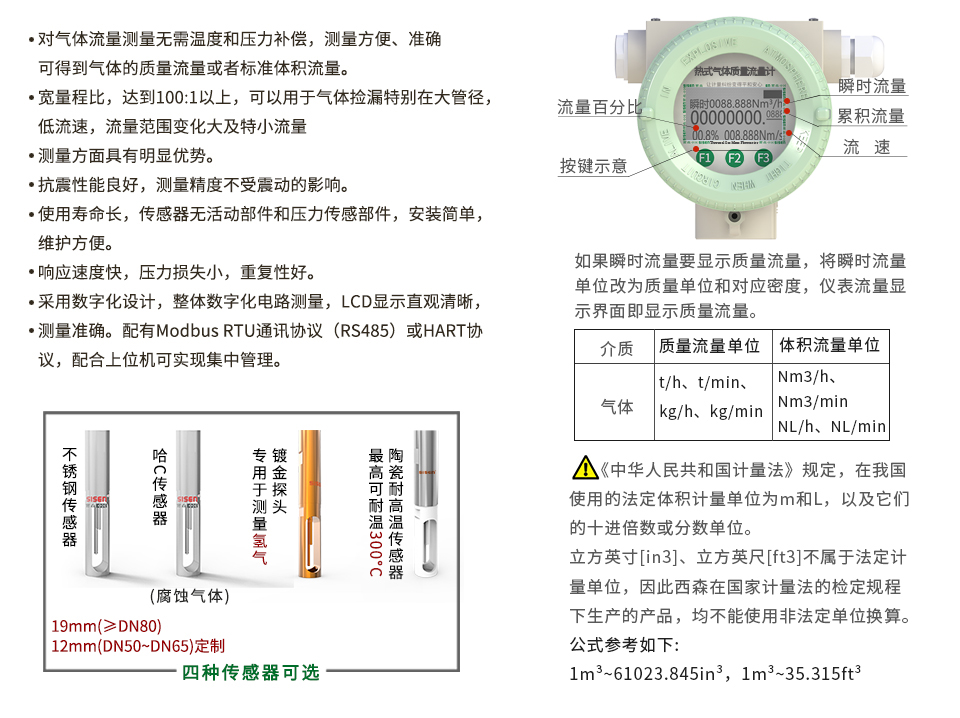

西森FLRS110系列熱式氣體質量流量計（管道式）是利用熱擴散（熱傳導）原理檢測氣體流量的儀表，即流動中的流體與熱源（流體中外加熱的物體或測量管外加熱體）之間熱量交換關系來測量流量的儀表。

圖片關鍵詞

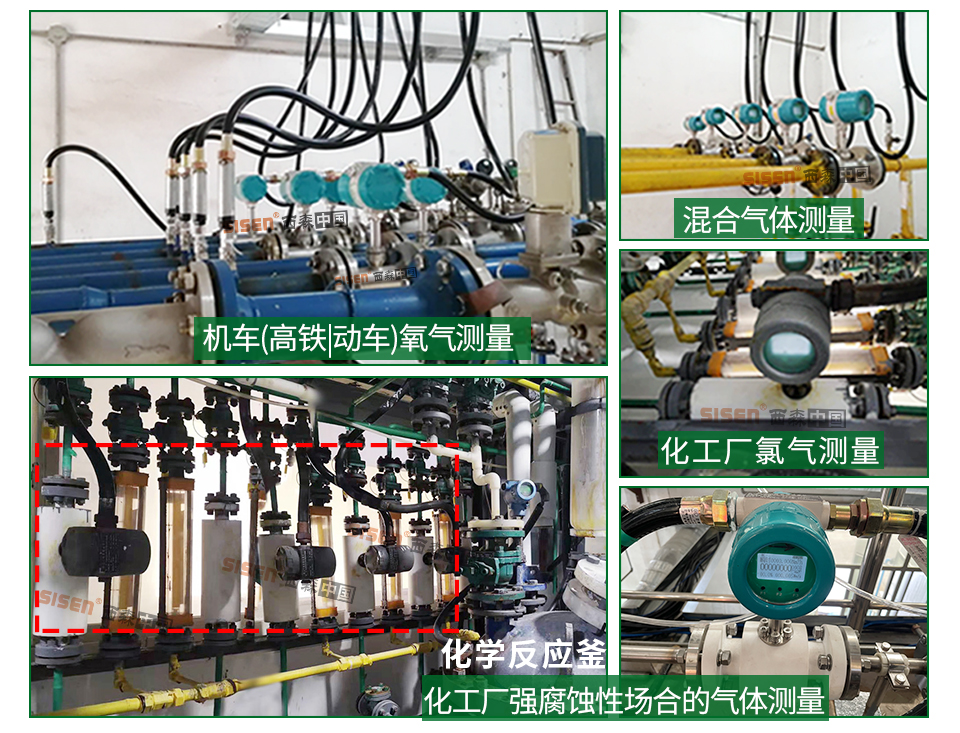

熱式氣體質量流量計是用于測量和控制氣體質量流量的新型儀表，是基于熱擴散（熱傳導）原理而設計的，該儀表采用恒溫差法對氣體進行準確測量，可應用于石油、化工、鋼鐵、冶金、電力、輕工、醫藥、環保等工業部門的空氣、氧氣、氮氣、烴類氣體、天然氣、煤氣等氣體流量的檢測。

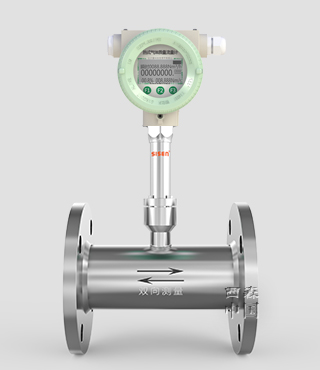

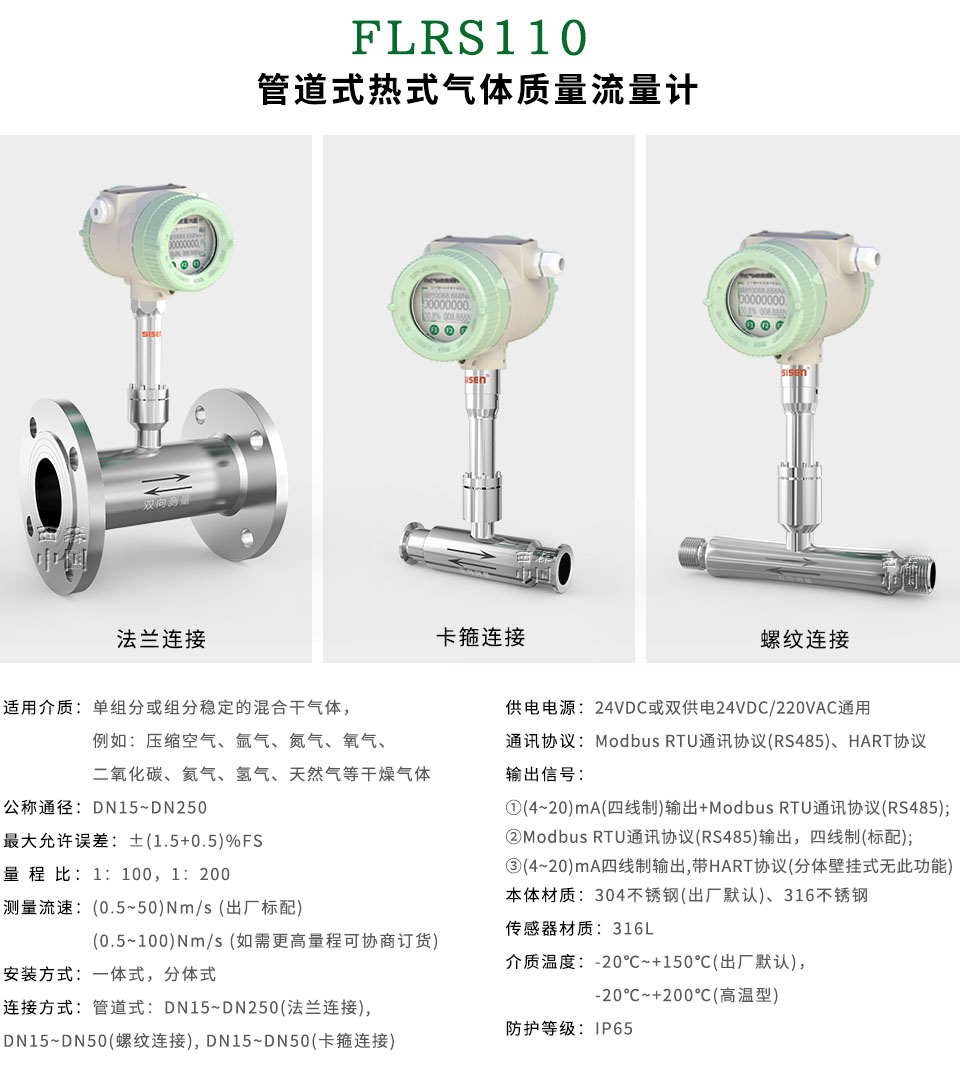

管道式熱式氣體質量流量計

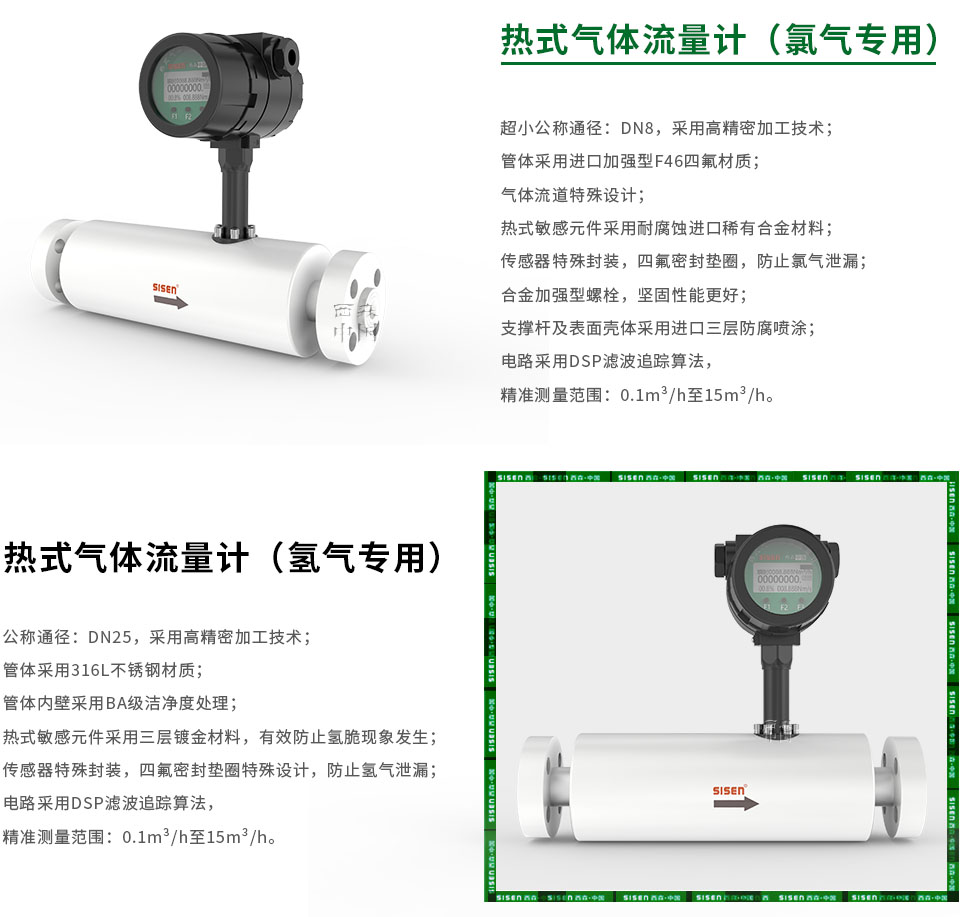

防腐型熱式氣體質量流量計

圖片關鍵詞

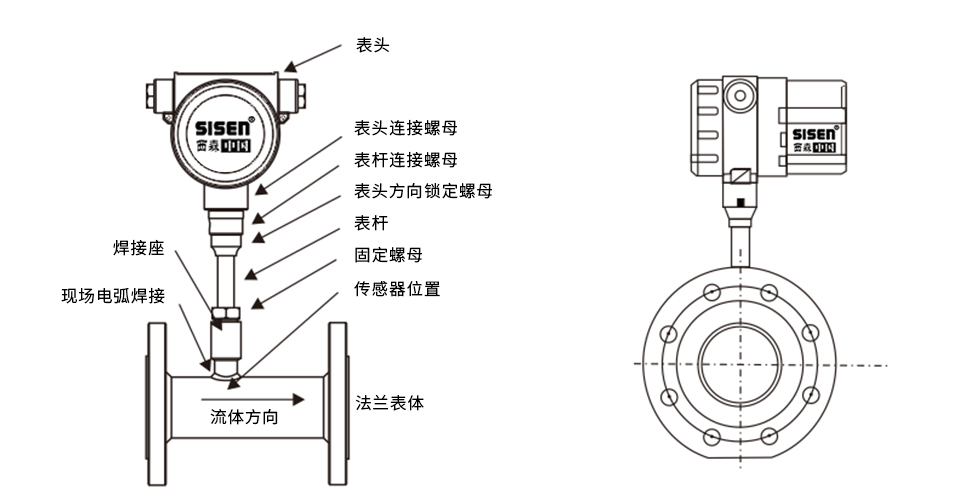

法蘭式熱式氣體質量流量計結構圖

圖片關鍵詞

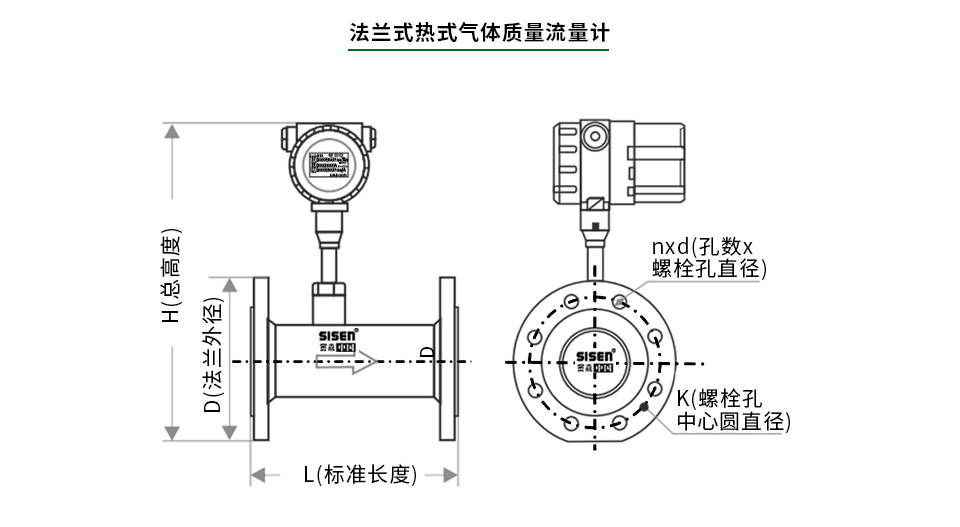

法蘭式熱式氣體質量流量計產品尺寸

法蘭式外形尺寸表 (單位：mm)

公稱通徑 DN	壓力等級 MPa	L (標準長度)	L1 (定制長度)	H (總高度)	K(螺栓孔中心圓直徑)	D (法蘭外徑)	nxd(孔數x螺栓孔直徑)	螺紋規格	法蘭厚度
15	1.6	200	300	295	65	95	4xΦ14	M12	14
20	1.6	200	300	300	75	105	4xΦ14	M12	16
25	1.6	200	305	316	85	115	4xΦ14	M12	16
32	1.6	200	310	320	100	140	4xΦ18	M16	18
40	1.6	200	320	325	110	150	4xΦ18	M16	18
50	1.6	200	396	328	125	165	4xΦ18	M16	19
65	1.6	220	410	336	145	185	4xΦ18	M16	20
80	1.6	220	420	344	160	200	8xΦ18	M16	20
100	1.6	220	457	354	180	220	8xΦ18	M16	22
125	1.6	300	500	366	210	250	8xΦ18	M16	22
150	1.6	300	500	379	240	285	8xΦ22	M20	24
200	1.6	300	500	392	295	340	12xΦ22	M20	26

注：表中只給出了壓力等級1.6MPa額定壓力數據，高于額定壓力需與公司技術部協商一致后方可訂貨，（PN1.6MPa~PN6.3MPa，僅限標準長度L相同）。

圖片關鍵詞

因為快遞和物流運輸過程及其他可能會有的不確定因素，所以在安裝之前請先檢查并擰緊“卡簧緊固螺帽“和“高壓密封緊固帽” （有些型號會缺少此組件，請忽略），防止因其松動導致氣體泄漏或發生其他危險。

安裝時要使用儀表上的流向標簽和管道內的氣體流向保持一致（探桿頂部的紅色遠點應朝向迎流面）。

管道式安裝主要用于管徑較小的流體的質量測量，并通過實際來提高其測量精確度。流量計與現場管道的鏈接是通過法蘭安裝完成的。也可使用卡套式安裝或螺紋鏈接。采取何種安裝形式，用戶在訂貨前需要說明。

儀表的現場安裝：

· 不可在沒有擰松“表頭轉向螺絲”的情況下旋轉表頭。這樣會使緊固螺絲松動，造成探頭方向偏轉，從而使

測量誤差增大，嚴重時甚至會造成氣體泄漏，發生危險。

· 安裝流量計前，必須檢查流量計名牌上表明工作電源、流體名稱、流體最高溫度和壓力、測量范圍、計量

單位、輸出信號等是否與設計需要相符，確定無疑后再安裝、接線，并確信安裝無泄漏和接線無誤后通電。

· 流量計安裝時，如發現表頭顯示觀看不方便，可對表頭360度轉向調整。調整方法為：用扳手擰松表頭下方

的“轉向大螺母”，轉動表頭至合適方向再擰緊“表頭轉向大螺母”。

圖片關鍵詞

各氣體轉換系數表：

①24VDC的工作電源，無法在表頭選擇氣體的類型，若需要選擇氣體類型必須要改“轉換系數”才可以對應所選擇的氣體類型，目前西森自動化的FLRS系列熱式氣體質量流量計以24VDC的工作電源為主；

②220VAC的工作電源，可以在表頭上直接選擇氣體的類型，按照使用說明書即可操作完成；

如何轉換氣體類型系數（24VDC）？

例如： DN25法蘭式，介質：80%氬氣、20%CO2，

此混合氣體的轉換系數=氬氣的轉換系數*80%+二氧化碳的轉換器系數*20%；

多種氣體混合的也是如此計算，各氣體的轉換器系數乘以百分比再相加即可。

圖片關鍵詞

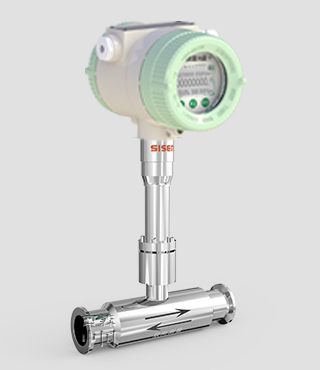

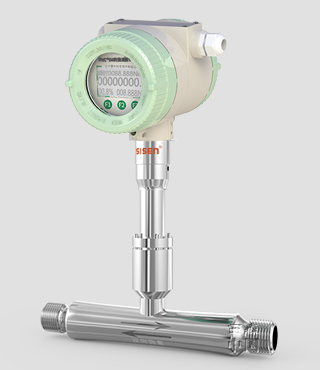

連接方式	（1）法蘭式(常規DN15~DN250)mm（2）螺紋式(僅適合DN15~DN50)mm （3）插?式(僅適合DN50~DN5000)mm（4）卡箍式(僅適合DN15~DN50)mm
測量介質	單組分或組分穩定的混合干氣體
介質溫度	（1）-20℃~+150℃，（2）-20℃~+200℃（高溫型），（3）-20℃~+300℃（超高溫型）
環境溫度	（1）-20℃~+60℃
公稱通徑	DN15~DN5000

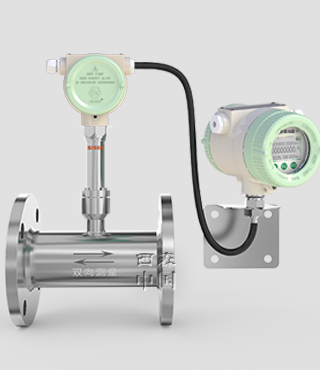

安裝方式	一體式、分體式
輸出方式	（1）(4~20)mA(四線制)輸出+Modbus RTU通訊協議(RS485) （2）Modbus RTU通訊協議(RS485)輸出，四線制(標配) （3）(4~20)mA(四線制)輸出，帶HART協議(分體壁掛式?此功能)
供電電源	（1）24VDC（如果采用流量積算儀配電，需要有足夠功率，否則應另配24VDC電源，1.5A，功耗≤18w，與流速有關系）（2）雙供電:24VDC/220VAC通用[(85~220)VAC(85~220)VAC（功耗≤18w，與流速有關系）
本體材質	（1）304不銹鋼（出廠標配），（2）316不銹鋼（須定制），（3）聚四氟?烯(須定制)
傳感器材質	（1）316不銹鋼(默認) （2）哈?合?C （3）鍍?(氫?專?) （4）陶瓷(-20℃~+300℃超?溫專?）
壓力等級	（1）插入式：PN1.6MPa （2）管道式：PN1.6MPa（出廠標配），PN2.5MPa（定制），PN4.0MPa（定制），PN6.4MPa（定制）
表頭指示	標況體積瞬時流量、累積流量、標準流速、電流輸出值等
防護等級	IP65
最大允許誤差	±（1.5+0.5）%FS
介質流速	（1）(0.5~50)Nm/s（出廠標配），（2）(0.5~100)Nm/s（如需更高量程可協商訂貨）

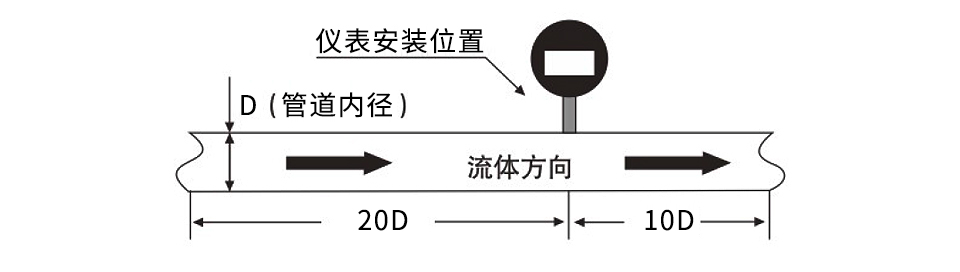

備注	直管段要求：前≥10DN；后≥5DN，如90℃彎頭或擴管詳見說明書要求
