西森FLDC系列電磁式熱能表簡介

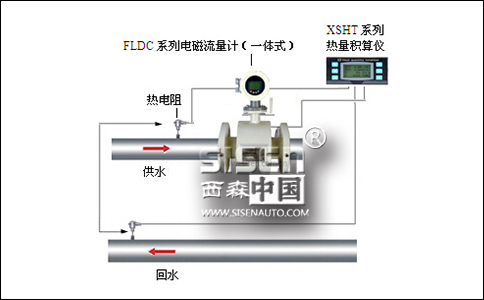

    西森FLDC系列電磁式熱能表是一種測量熱變換系統中載熱流體所釋放的熱量的計量儀表。它使用了高精度、高可靠性電磁流量計作為流量測量，采用高精度、高穩定性的鉑金熱電阻做溫度測量，使該熱能表具有非常優異的測量性能。可廣泛應用于民用住宅小區、寫字樓和企事業單位集中供熱、供暖、空調等熱量的計量。

電磁熱能轉換器技術參數：

電源：220V AC(110VAC ～ 245VAC)、24VDC
功耗：≤20W （配套功耗）
精準度等級：±1.0%或±2.0%（配套精度）
防護等級：IP65
環境溫度：A類
溫度分辨率：0.01℃
可選溫度測量范圍：-30℃ ～ 180℃
溫差測量范圍：1℃ ～ 90℃
流量最大讀數（m3）：9999999999（十位）
熱量最大讀數（Mwh）：9999999999（十位）
熱量單位：kJ、MJ、GJ、kwh、Mwh可選
模擬輸出：4 ～ 20mA DC / 600 負載電阻（可在熱量和流量參數間切換）
脈沖輸出：最度頻率5000Hz、脈寬0.1ms ～ 999.9ms（可在熱量和流量參數間切換）
通訊：RS-485（RS-232、M-BUS、HART等可選）

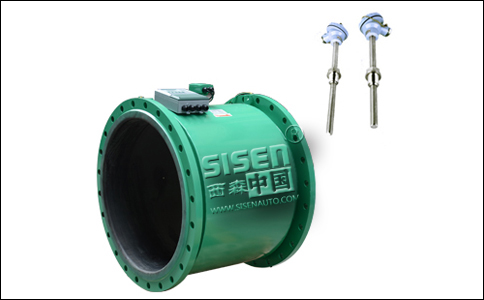

電磁流量傳感器技術參數：

公稱通徑：DN50 ～ DN1400mm
公稱壓力：0.6MPa ～4MPa
襯里材料：耐高溫橡膠、PTFE、PFA、F46
電極材料：含鉬不銹鋼、哈氏合金B、哈氏合金C、鈦、鉑/銥合金、鉭
結構形式：分體型、一體型
介質溫度：-30℃ ～ 180℃
連接方式：法蘭式

溫度傳感器技術參數：

傳感器類型：PT1000
安裝方式：保護套管
溫度測量范圍：-50℃ ～ 200℃
導線長度：0.6m ～ 15m

電磁式熱能表特點：

1.采用16位單片機做數據運算、鉑金熱電阻做溫度測量，電磁流量計做流量測量，測量精度高、運用穩定可靠，性能優良。
2.測量精度不受載熱流體粘度、密度、壓力和電導率、流體分布等參數變化的影響。
3.儀表內無阻力部件、無壓損、不受惡劣水質影響。
4.測量流量范圍寬，流速可在1m/s ～ 10m/s范圍內任意設定。
5.大屏幕液晶全中文顯示，讀數清晰。
6.熱能表具有累積熱量、累積流量、瞬時熱量、瞬時流量、進水溫度、出水溫度、溫差等數據同時顯示功能、可查詢顯示流速、停電記錄等參數。
7.采用隨機溫變化的熱焓熱修正法，保證在不同水溫下的精準計量。
8.具有統一的直流信號和頻率信號輸出功能，而且此功能可在熱量和流量參數間切換。
9.具有批處理（定量輸出）、當量脈沖輸出、鍵控直接清零功能。
10.具有RS-485（RS-232、M-BUS及HART可選）數字通訊輸出，方便實現遠程通訊。
11.具有密碼保護功能，無密碼者無法修改工作參數。
