西森自動化:回收凝結水的計量

   近幾年來，隨著人們節能減排意識的增強，余熱回收利用工作得到了迅速發展。其中，蒸汽放出熱量后得到的凝結水的回收利用就很普遍。

   凝結水回收利用的意義有三個。其一是回收凝結水所攜帶的熱量。其二是回收利用了水的本身。凝結水的性質屬于蒸餾水，不處理就可送鍋爐除氧器利用，因此，它的價值比自來水高。其三是消除熱水就地排放對環境的污染。

   在凝結水的回收利用工作中，大多建立了凝結水的計量手段。當然，這種計量也是能源管理的需要?；厥漳Y水的計量，有的單位只對回收凝結水的流量進行計量，而另一些單位對熱量進行計量。

   回收凝結水的流量測量回收凝結水的流量測量所選用的方法，同回收工藝流程有密切關系。對于有泵輸送的流程，流量計安裝在泵的出口管上的適當位置，由于凝結水壓力較高，水中不會夾帶蒸汽，所以流量測量并不困難。如果安裝地點的環境和管道無明顯振動，渦街流量計是常用的選擇。但若流量計安裝地點距水泵較近，難免有振動，這時，選用氟塑料內襯電磁流量計應是更為穩妥的方案。

   對于無泵輸送的流程，凝結水一般依靠疏水器出口壓力輸送，情況要復雜些。復雜的因素有三個。一是工藝要求在管道上安裝流量計不能增加管道阻力，因為阻力的增加導致疏水器出日壓力升高，擔心疏水器的正常工作受影響。所以在直徑較大的回收水管內，水平段并不充滿。二是流量波動范圍大，而且是陣發性的。三是凝結水從疏水器流出后，隨著管道標高等條件的變化，很容易析出蒸汽而形成兩相流。

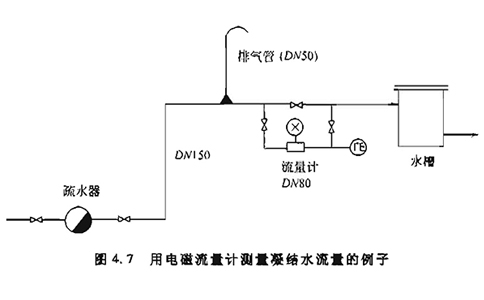

   根據前兩個特點，可選用口徑合適的電磁流量計。在流量計前，設計一個氣體收集器和排氣管，如圖4. 7所示。其中氣體收集器就是在一根直徑很大的管道上，先焊接一個等徑的管段，然后再逐漸縮小到DN50，這樣就能將水中蒸汽有效地分離出來，然后排到水槽的上方，使之不干擾流量計的工作。實踐表明，這樣的設計能收到很好的效果。

   圖4.7中的疏水器的型式要正確選擇，并非各種型式都能勝任。在各種不同原理的疏水器中，浮球式較適宜。但在排量計算中，要考慮背壓升高，壓差減小后，排量相應減小。具體的選型和計算可向疏水器供應商咨詢。

   (2)回收凝結水的熱最測敬回水凝結水的熱最計最可用式(4.7)，只是表達式中只有:;而沒有t0。根據計7意圖，t0可由工藝專業取一個參考溫度，例如當地全年平均大氣溫度，即回收水溫度高于大氣溫度就為除氧器提供熱量。當然也可以取其他溫度。

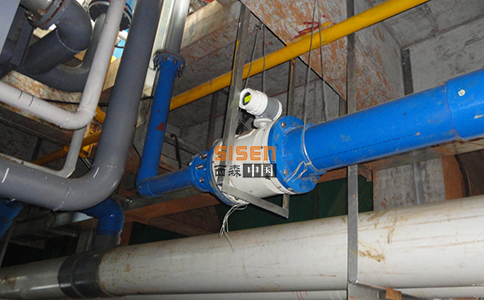

   FLDC系列智能電磁流量計是我公司采用國內外最先進的技術研制、開發的全智能型流量計，測量精度高、可靠性高、穩定性好、使用壽命長。在設計產品結構、 選材、制造工藝、生產裝配和出廠測試等過程中每一個環節我們都非常細致嚴格，我們還自行設計了一套國內目前最先進的，專用于電磁流量計的生產設備和流量實 流標定裝置，從而在軟件和硬件上都切實保證產品長期的高品質。
